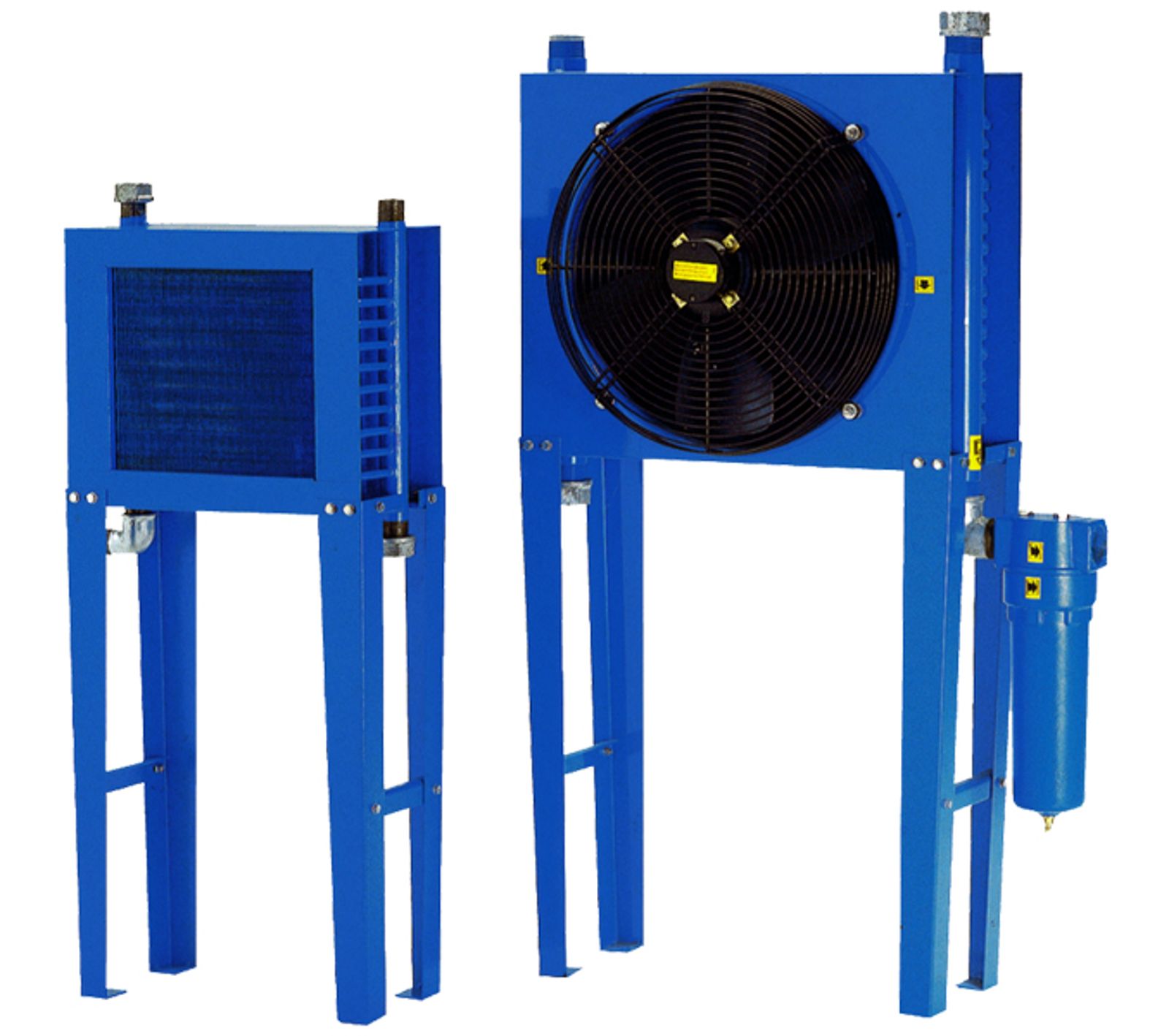

Série électrique RA 10 - 750 | Post-refroidisseurs

OPTIONS DISPONIBLES

version 60Hz disponible sur tous les modèles
RA10-160 - Raccords NPT
RA300-750 - Raccords ANSI
Tous les modèles sont également disponibles sans séparateur, sans moteur et sans cadre

L'échangeur de chaleur de grande taille et les formes électriques puissantes permettent d'abaisser la température de l'air comprimé de 120°C jusqu'à une température de sortie de 9°C supérieure à la température ambiante.

Les pertes de charge sont réduites au minimum et le condensat formé est évacué par le séparateur de condensateur monté à la sortie de l'échangeur de chaleur.

Modèle	Code	Débit (l/min)	Débit (m³/h)	Débit (CFM)	Pression maximale (bar)	Consommation électrique (W)	Débit d'air Capacité du ventilateur (Nm³/h)
RA 10	02A.0060.G.0.0.0	1000	60	35	16	20	800
RA 20	02A.0120.G.0.0.0	2 000	6 x 160	71	16	20	800
RA 30	02A.0180.G.0.0.0	3000	180	106	16	115	2980
RA 40	02A.0240.G.0.0.0	4000	240	141	16	135	3790
RA 65	02A.0390.G.0.0.0	6500	390	229	16	690	6500
RA 80	02A.0480.G.0.0.0	8000	480	282	16	690	6500
RA 120	02A.0720.G.0.0.0	12 000	720	424	16	760	8200
RA 160	02A.0960.G.0.0.0	16000	960	565	16	760	8200
RA 200	02A.1200AG.0.0.0	20000	1200	706	16	660	12 000
RA 250	02A.1500AG.0.0.0	25000	1500	882	16	660	12 000
RA 300	02A.1800.G.0.0.0	30000	1800	1059	16	660	12 000
RA 400	02A.2400.G.0.0.0	40000	2400	1412	16	2 x 760	2 x 8200
RA 500	02A.3000.G.0.0.0	50000	3000	1765	12	2 x 1300	2 x 13000
RA 650	02A.3900.G.0.0.0	65000	3 900	2294	12	3 x 1300	2 x 13000
RA 750	02A.4500.G.0.0.0	75000	4 500	2647	12	4 x 1300	2 x 13000

CONDITIONS DE RÉFÉRENCE STANDARD

Température ambiante : 25°C (45° max)
Pression de travail : 7 bar
Température de l'air d'entrée : 120°C max

TENSION STANDARD

RA 10 - RA 20 : 230V/1ph/50Hz

RA 30 - RA 750 : 400V/3ph/50Hz

RA 10 - 750

Caractéristiques

Caractéristiques techniques

CONDITIONS DE RÉFÉRENCE STANDARD

TENSION STANDARD

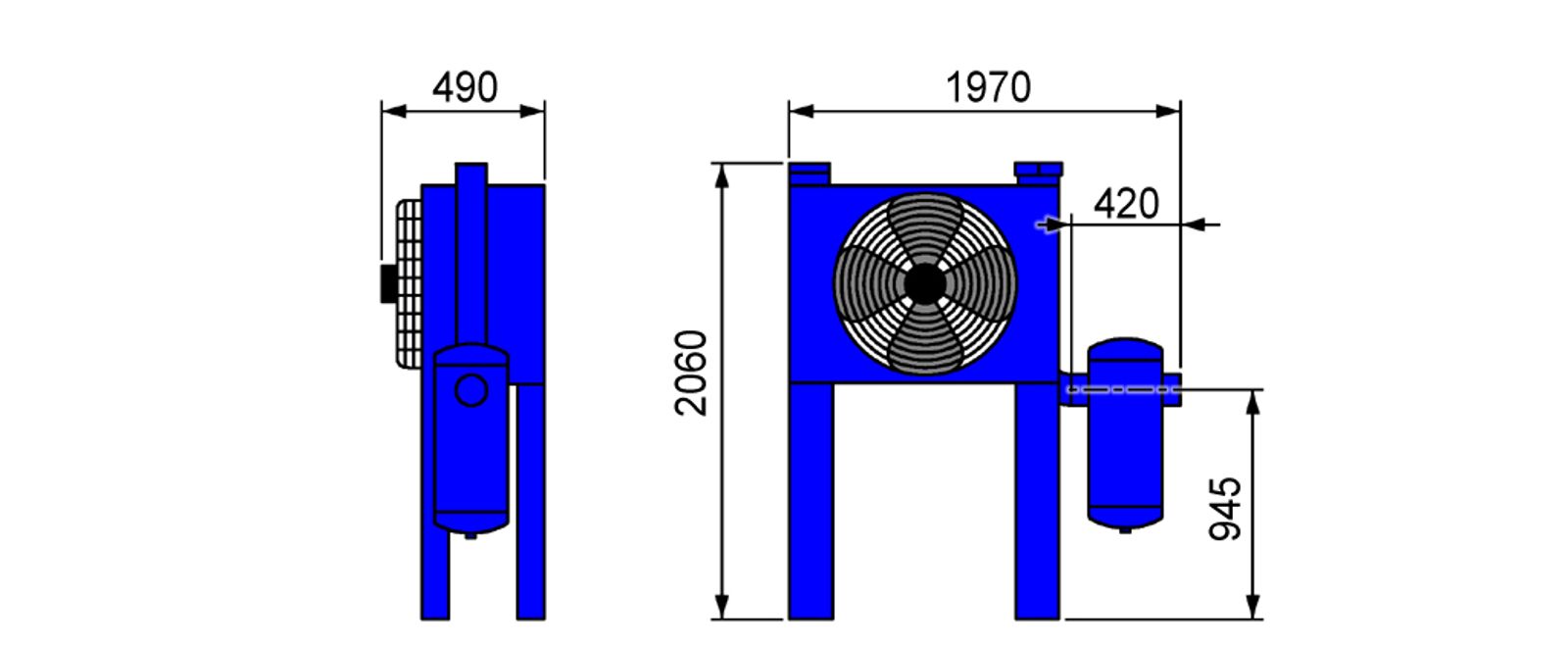

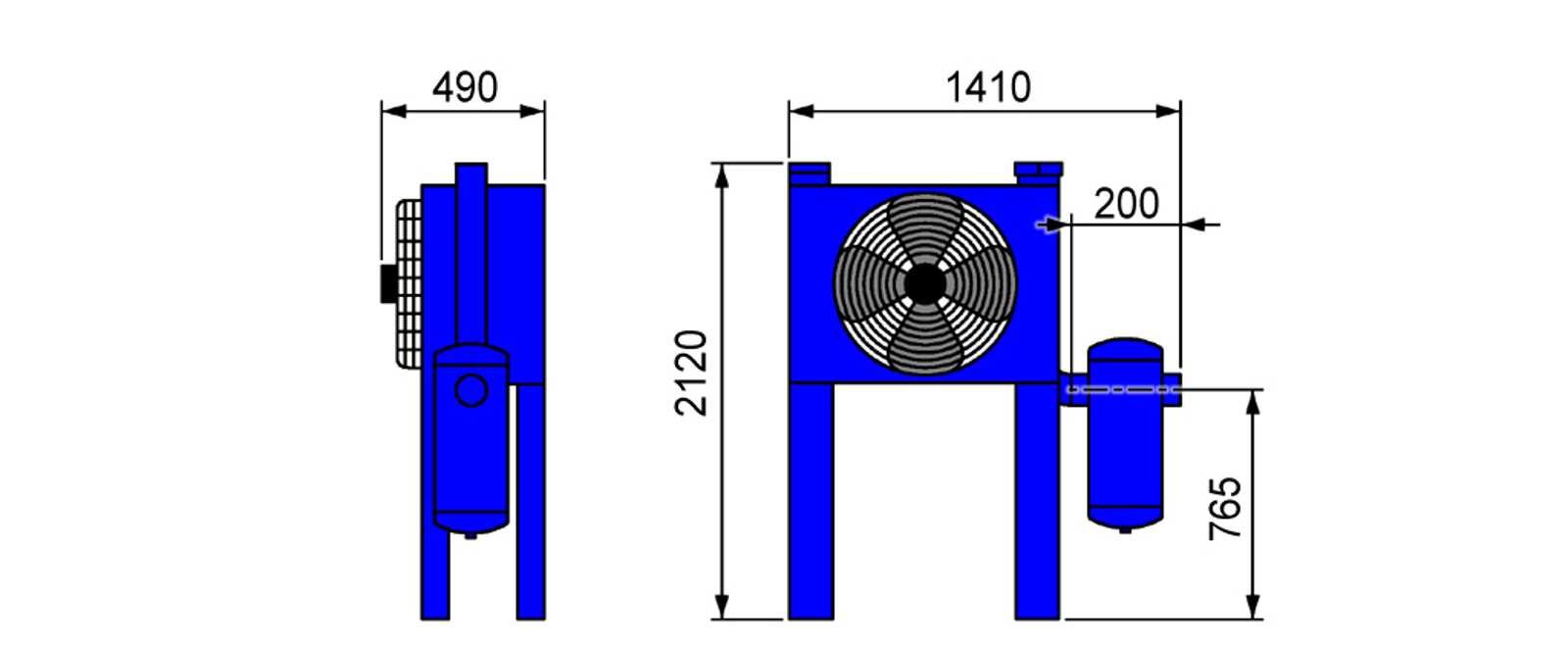

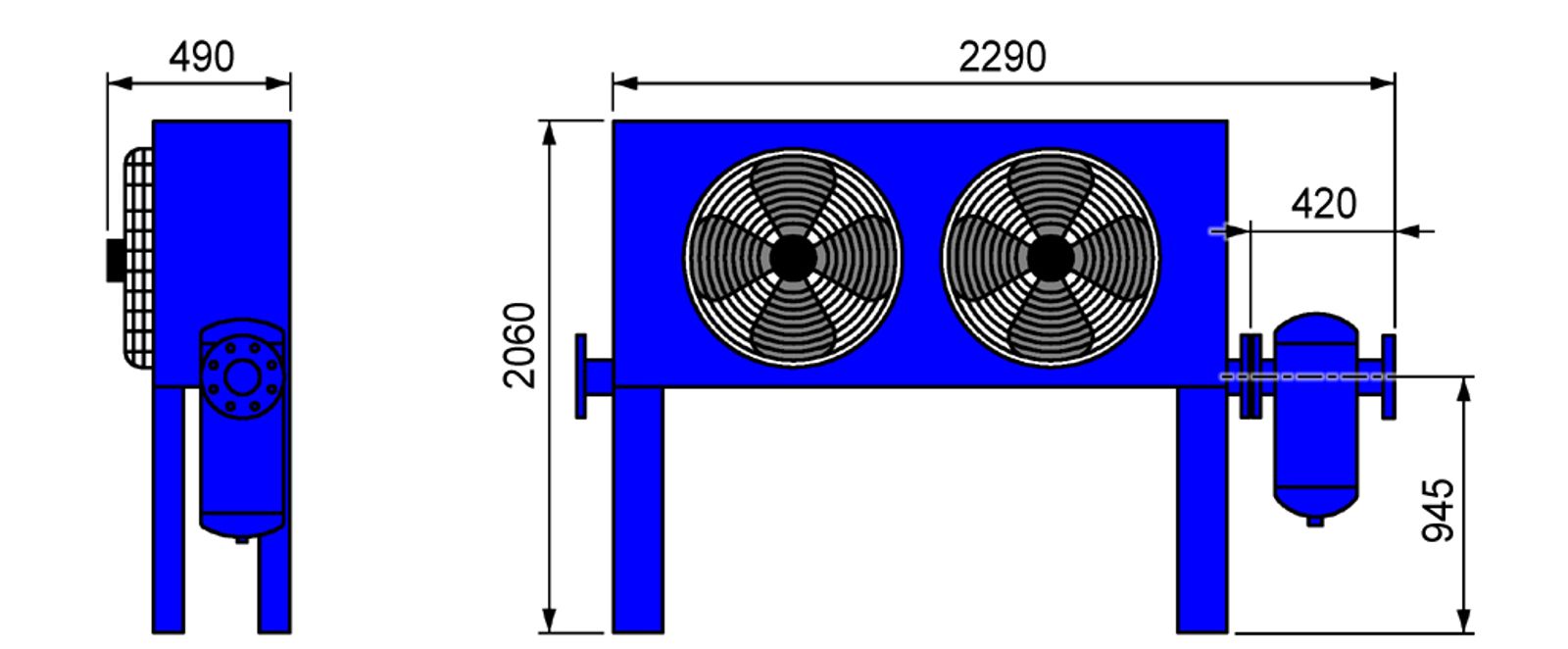

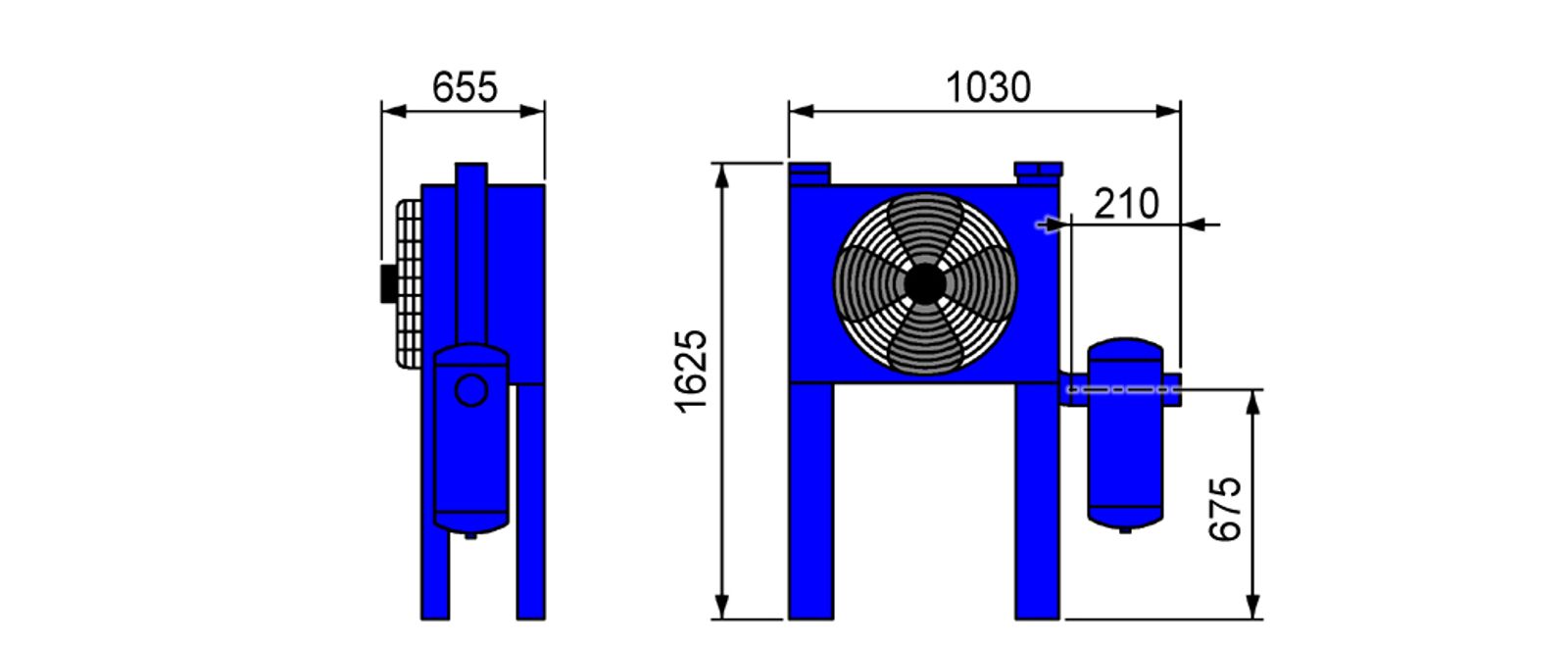

Dimensions
