ED 660 - 6800

Serie ED - Easy Dry Line

  • Caratteristiche principali
  • Specifiche tecniche
  • Dimensioni
  • Brochures

ED 660 - 6800
Portate da 660 m³/h a 6800 m³/h

OPZIONI DISPONIBILI

  • ED 660 - 230V/1ph/60Hz
  • ED 780-6800 - 460V/3ph/60Hz
  • ED 660-2600 - connessioni NPT
  • ED 3600-6800 - connessioni ANSI
  • Scaricatore opzionale: "intelligente" no loss (Standard: scaricatore temporizzato)
Questa serie di essiccatori rappresenta la soluzione ideale per chi ha l’esigenza di rimuovere l’umidità dall’aria compressa all’interno degli impianti industriali di portata elevata.
Caratterizzati da un’estetica completamente rivisitata, tutti i modelli sono stati progettati al fine di rendere le operazioni di ispezione e manutenzione più semplici anche nelle condizioni più difficili.
Ogni unità è dotata di una logica di controllo elettronico dedicata al by-pass di gas caldo e completa di tutti i dispositivi necessari a garantirne un perfetto funzionamento anche nelle condizioni di lavoro più critiche.
Modello Codice Portata Pressione massima Potenza assorbita Scheda tecnica
l/min m³/h CFM bar kW Download
ED 660 08L.0660AG0.00B0 11000 660 388 16 1,24 Download
ED 780 08L.0780AG0.00B0 13000 780 459 16 1,90 Download
ED 1000 08L.1000AG0.00B0 16667 1000 589 13 1,90 Download
ED 1500 08L.1500BG0.00BG 25000 1500 883 14 2,78 Download
ED 1800 08L.1800BG0.00BG 30000 1800 1059 14 2,78 Download
ED 2250 08L.2250BG0.00BG 37500 2250 1324 14 3,54 Download
ED 2600 08L.2600BG0.00BG 43333 2600 1530 14 4,55 Download
ED 3600 08L.3600AG0.00B0 60000 3600 2119 13 6,29 Download
ED 4200 08L.4200AG0.00B0 70000 4200 2472 13 7,29 Download
ED 5300 08L.5300AG0.00B0 88333 5300 3119 13 9,52 Download
ED 6000 08L.6000AG0.00B0 100000 6000 3531 13 9,52 Download
ED 6800 08L.6800AG0.00B0 113333 6800 4002 13 10,99 Download

    CONDIZIONI STANDARD DI RIFERIMENTO

  • Temperatura ambiente: 25°C
    • ED660-1000: max 50°C
    • ED1500-6800: max 46°C
  • Pressione di esercizio: 7 bar
  • Temperatura ingresso aria: 35°C (60°C max)
  • Punto di rugiada: 3 °C (-22 atm.)

    VOLTAGGIO STANDARD

  • ED 660: 230V/1ph/50Hz
Modello Dimensioni (mm) Peso Connessioni
A B C D E F Kg BSP
ED 660 779 720 1360 180 346,5 109 134 2"
ED 780 779 720 1360 180 346,5 109 164 2"
ED 1000 779 720 1360 180 346,5 109 168 2"
ED 1500 806 1012 1539 200 772 181 234 3"
ED 1800 806 1012 1539 200 772 181 234 3"
ED 2250 806 1012 1539 200 772 181 260 3"
ED 2600 806 1012 1539 200 772 181 260 3"
ED 3600 1510 1500 1555 405 226 585 560 DN 125
ED 4200 1510 1500 1555 405 226 585 590 DN 125
ED 5300 1510 1500 1555 405 226 585 665 DN 150
ED 6000 1510 1500 1555 405 226 585 700 DN 150
ED 6800 1510 1500 1555 405 226 585 715 DN 150

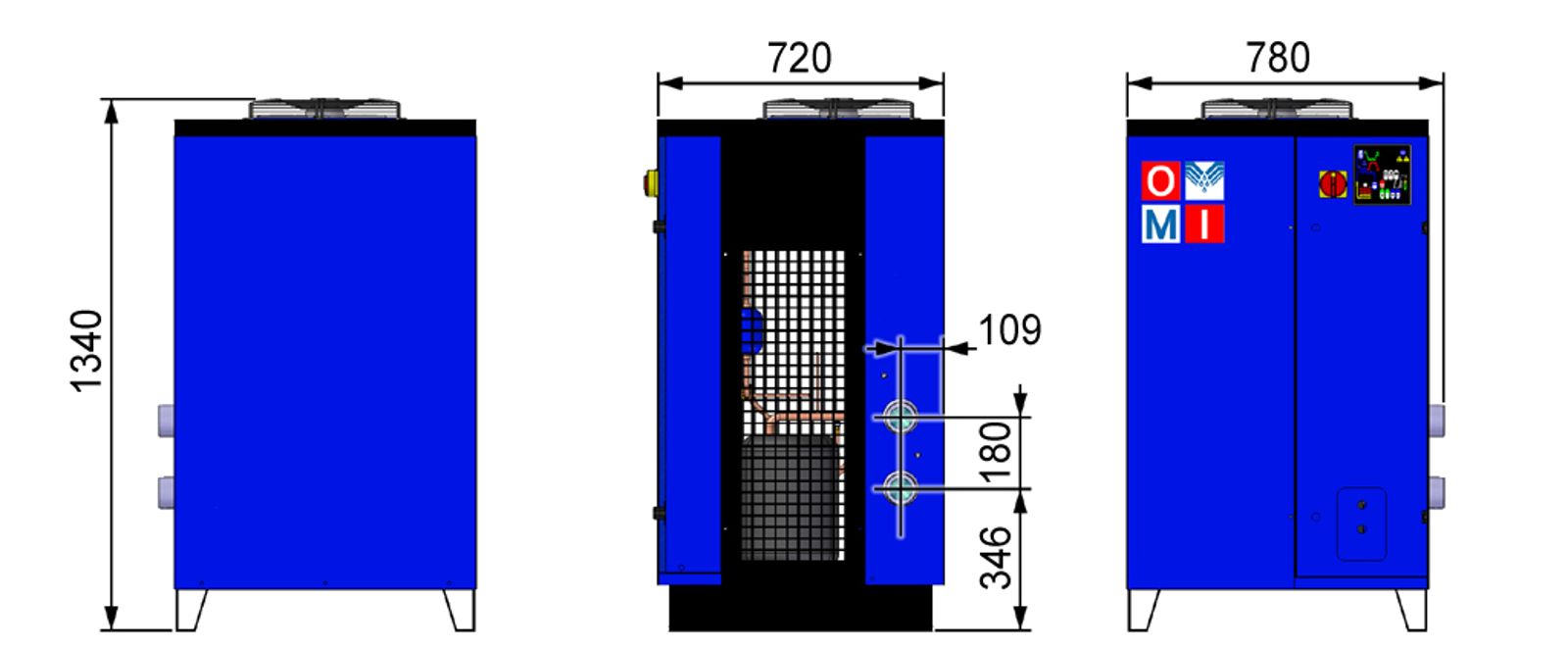

ED 660 - ED 1000

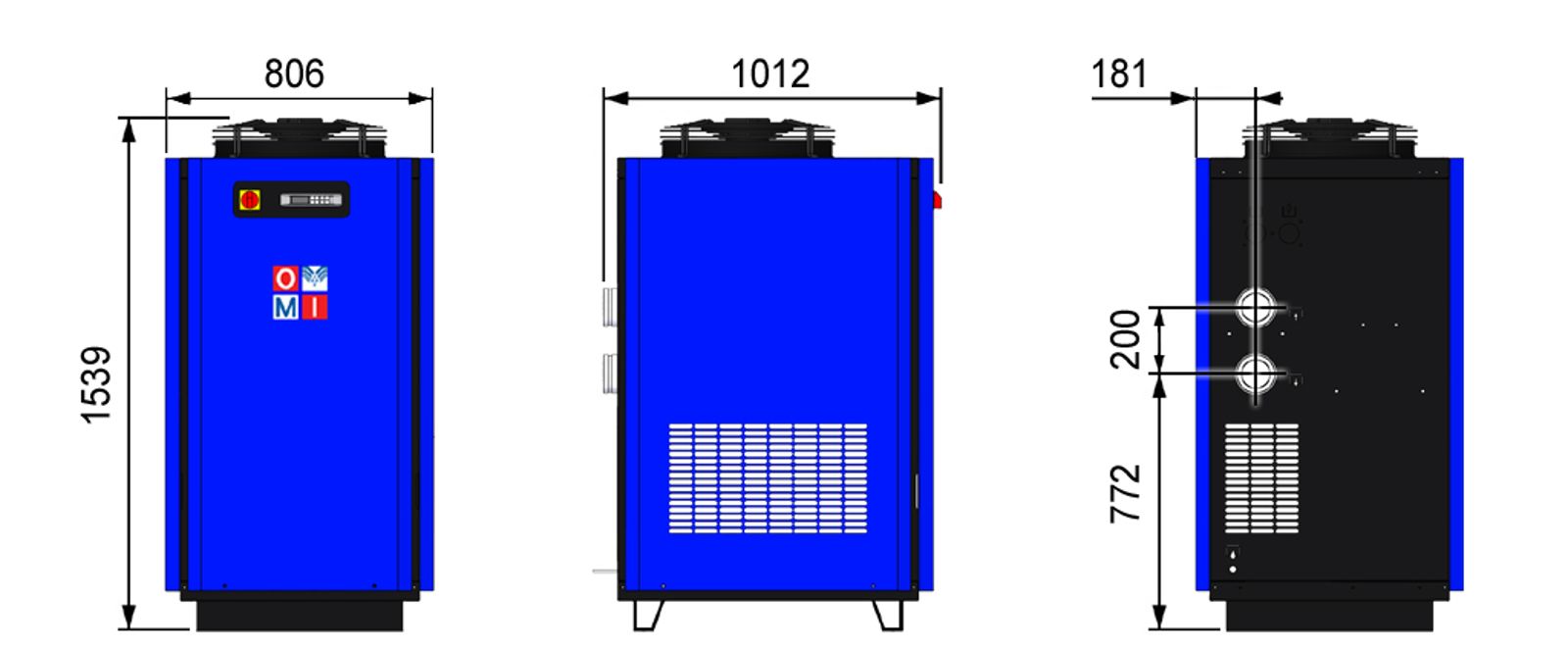

ED 1500 - ED 2600

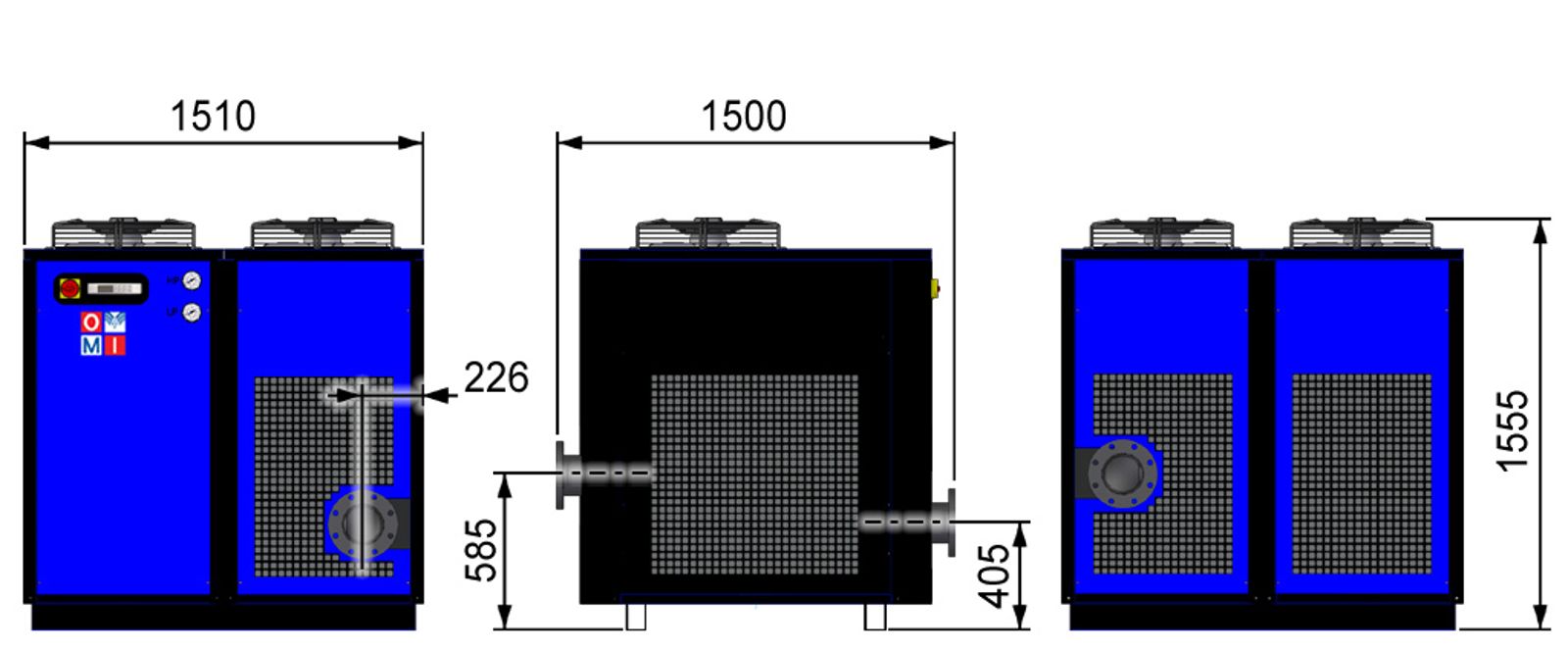

ED 3600 - ED 6800
