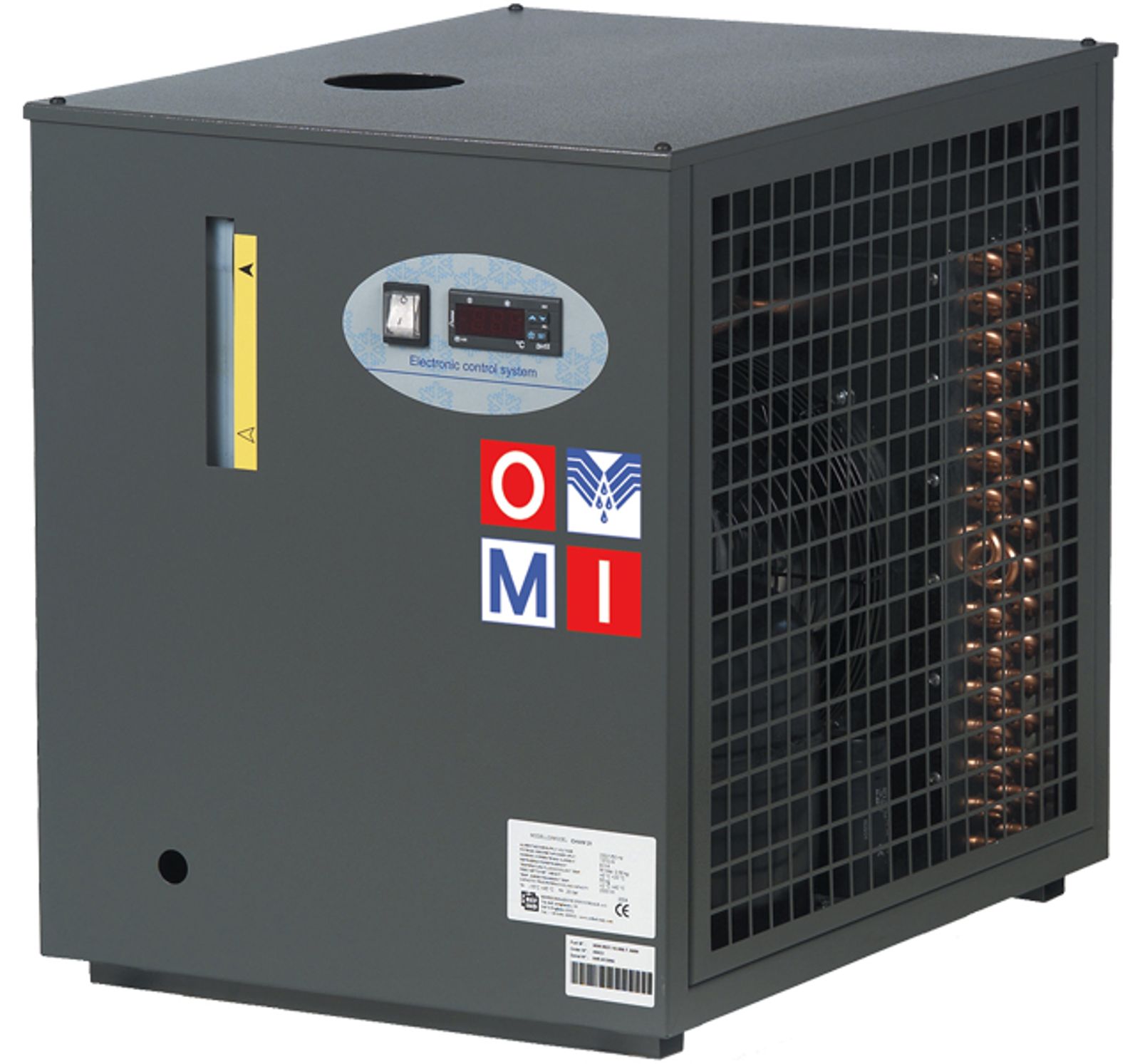

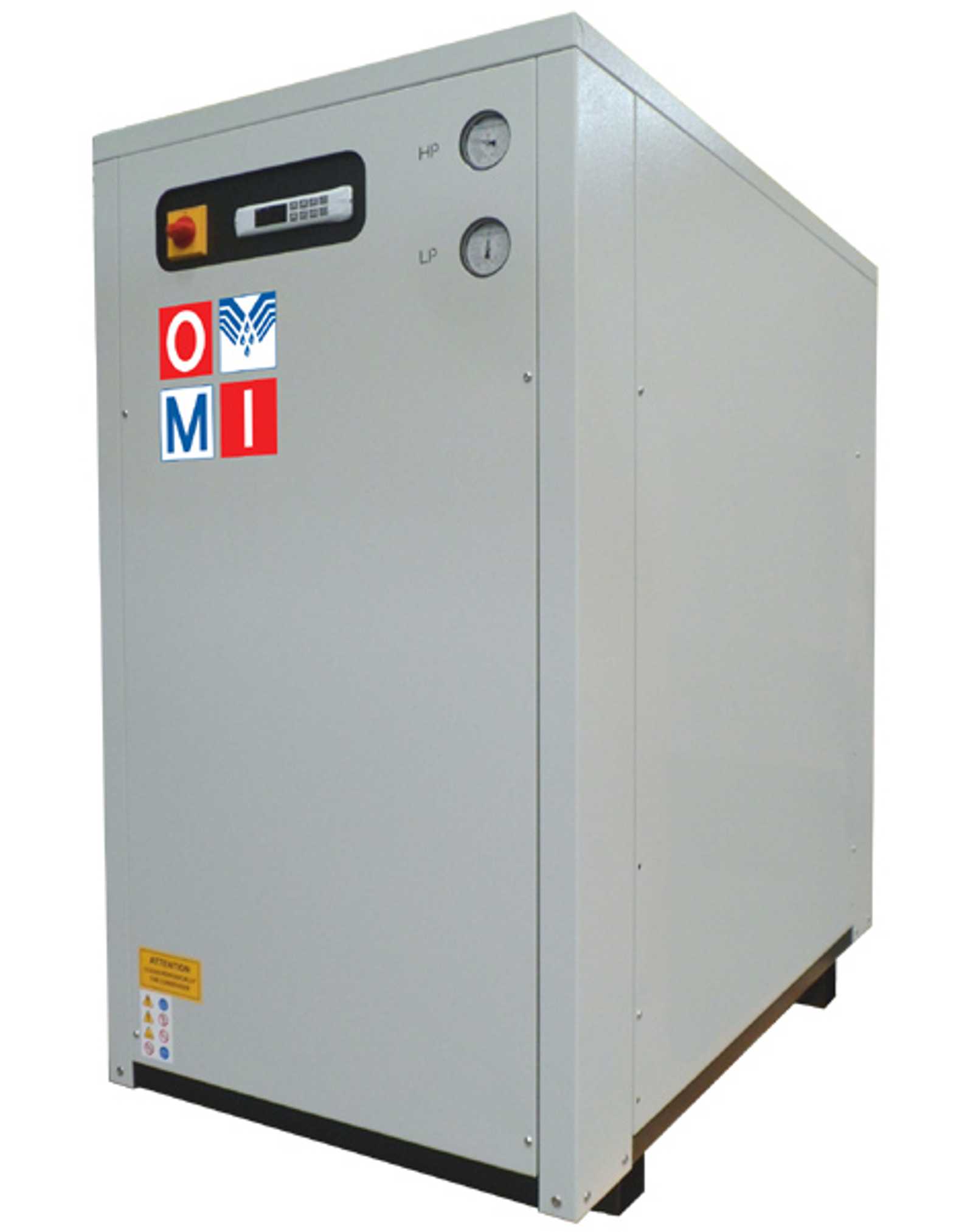

I raffreddatori acqua-acqua della serie CHA sono ideali per gli impianti in cui è necessario uno stadio intermedio tra il circuito frigorifero e quello utilizzatore, dotato di pompa e serbatoio.
I raffreddatori acqua-acqua della serie CHA trovano numerose applicazioni industriali, garantendo il raffreddamento dei liquidi di processo con un basso consumo energetico.
Modello | Codice | Capacità di raffreddamento | Capacità di raffreddamento | Capacità di raffreddamento | Consumo di energia | Consumo di energia | Alimentazione elettrica | Tank (l) |
CHA 1,3 | 01W.0013.X4.000.S.A000 | 1,3 | 1120 | 4440 | '0,37 | 2,6 | 230/1/50 | 10 |
CHA 4 | 01W.0004.X4.000.T.A000 | 3,8 | 3270 | 12980 | '0,37 | 2,8 | 230/1/50 | 10 |
CHA 11 | 01W.0110.X4.000.T.A000 | 11,5 | 9900 | 39280 | '0,55 | 6,2 | 230/1/50 | 10 |
CHA 24 | 01W.0240.X0.000.T.A000 | 24,4 | 21000 | 83350 | '0,88 | 1,6 | 400/3/50 | 30 |
CHA 40 | 01W.0400.X0.000.G.A000 | 39,2 | 33740 | 133900 | 1,32 | 2,4 | 400/3/50 | 60 |
CHA 60 | 01W.0600.X0.000.G.A000 | 60,4 | 51980 | 206310 | 1,73 | 3,2 | 400/3/50 | 60 |
CHA 99 | 01W.0990.X0.000ZK.A000 | 98,6 | 84900 | 336800 | 2,2 | 4,6 | 400/3/50 | 100 |
CHA 110 | 01W.1100.X0.000ZK.A000 | 110,5 | 95100 | 377400 | 2,2 | 4,6 | 400/3/50 | 100 |
CHA 129 | 01W.1290.X0.000ZK.A000 | 129,3 | 111300 | 441700 | 2,2 | 4,6 | 400/3/50 | 100 |
CHA 150 | 01W.1500.X0.000ZK.A000 | 150 | 129100 | 512400 | 2,2 | 4,6 | 400/3/50 | 500 |

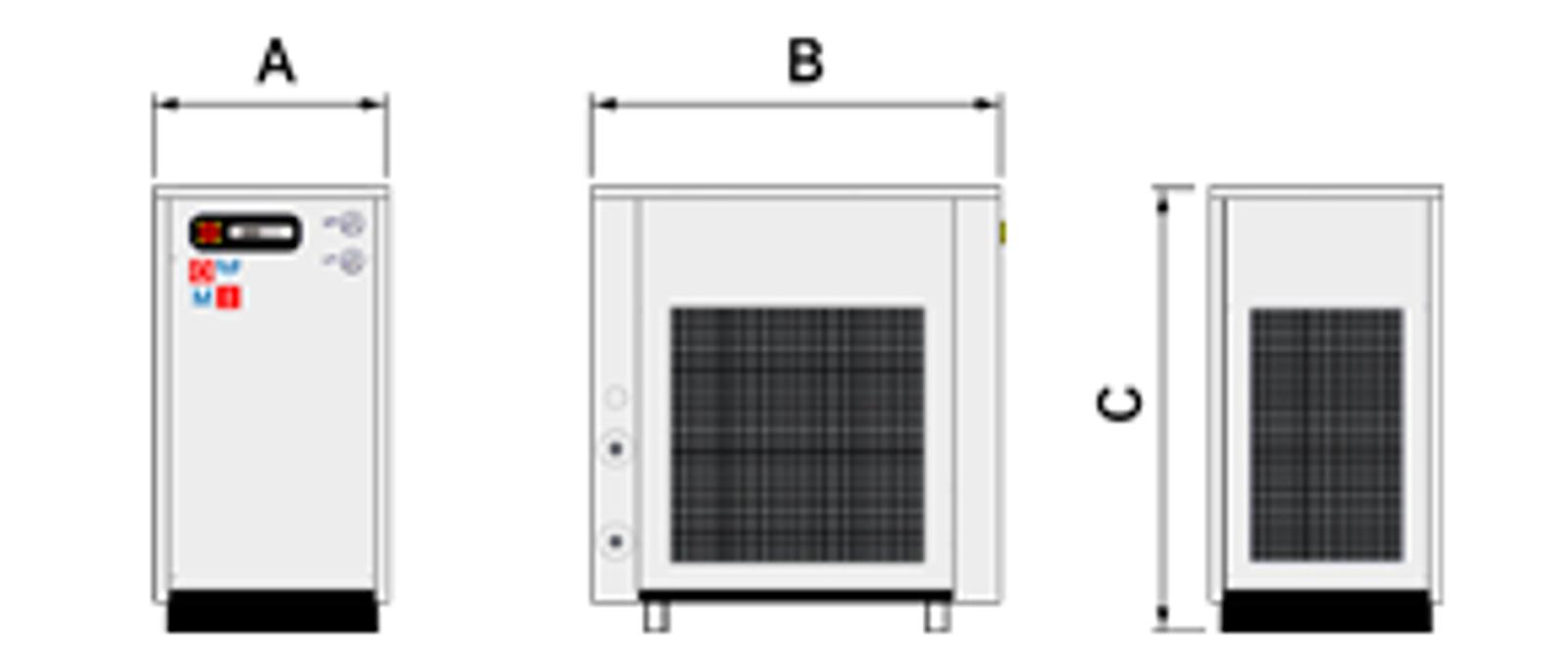

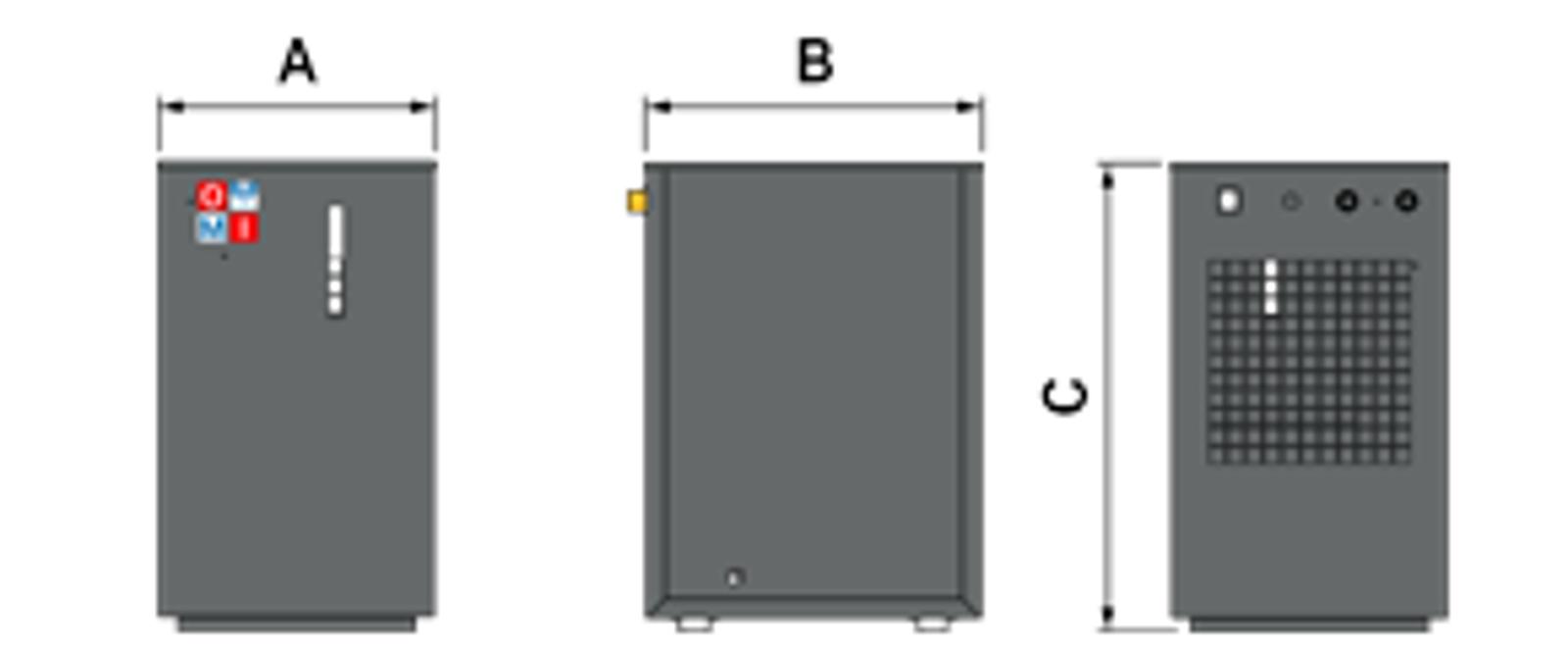

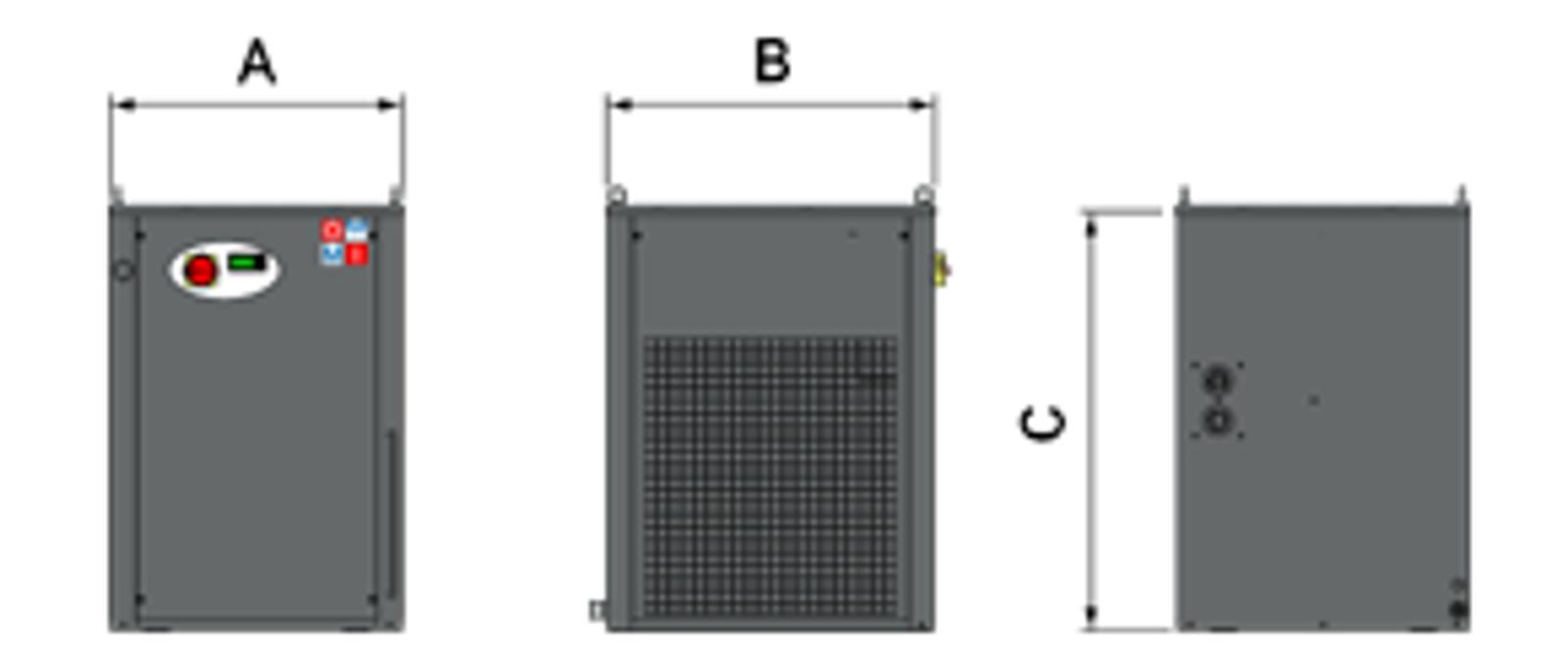

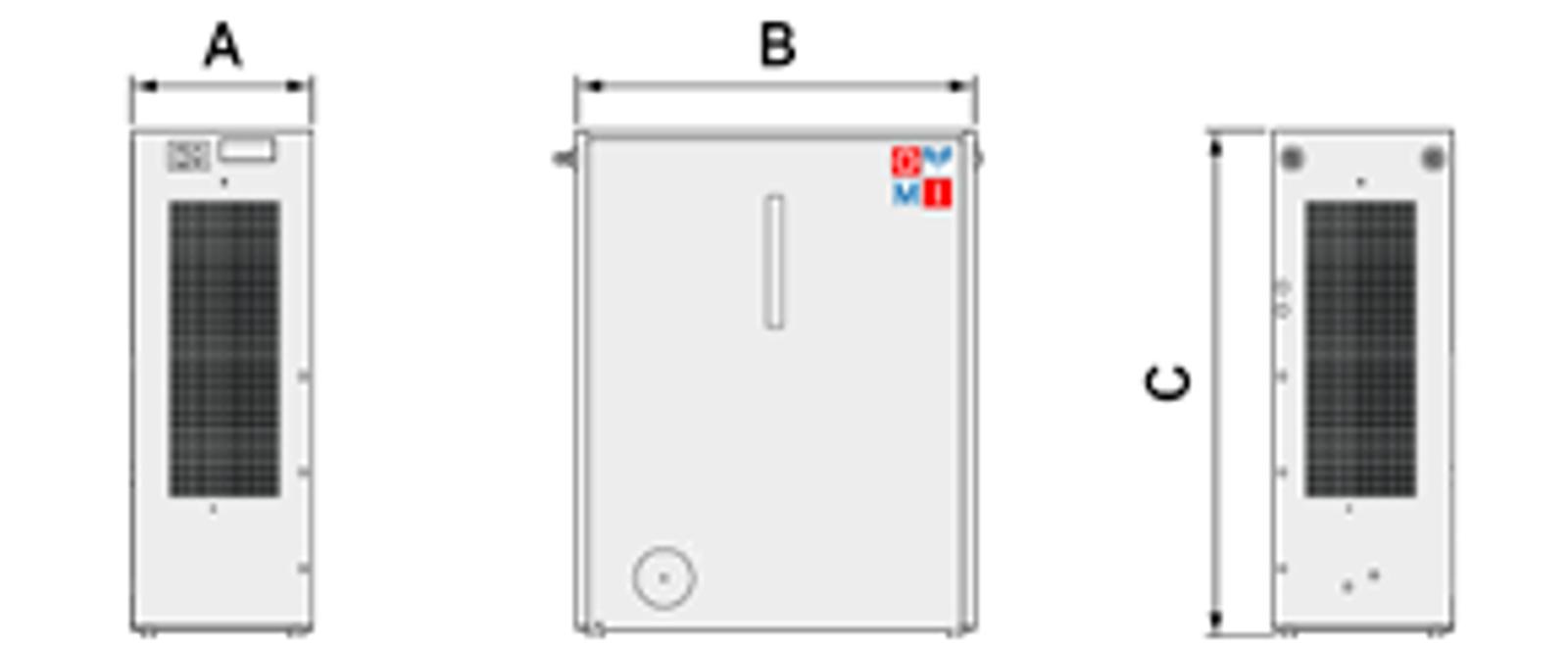

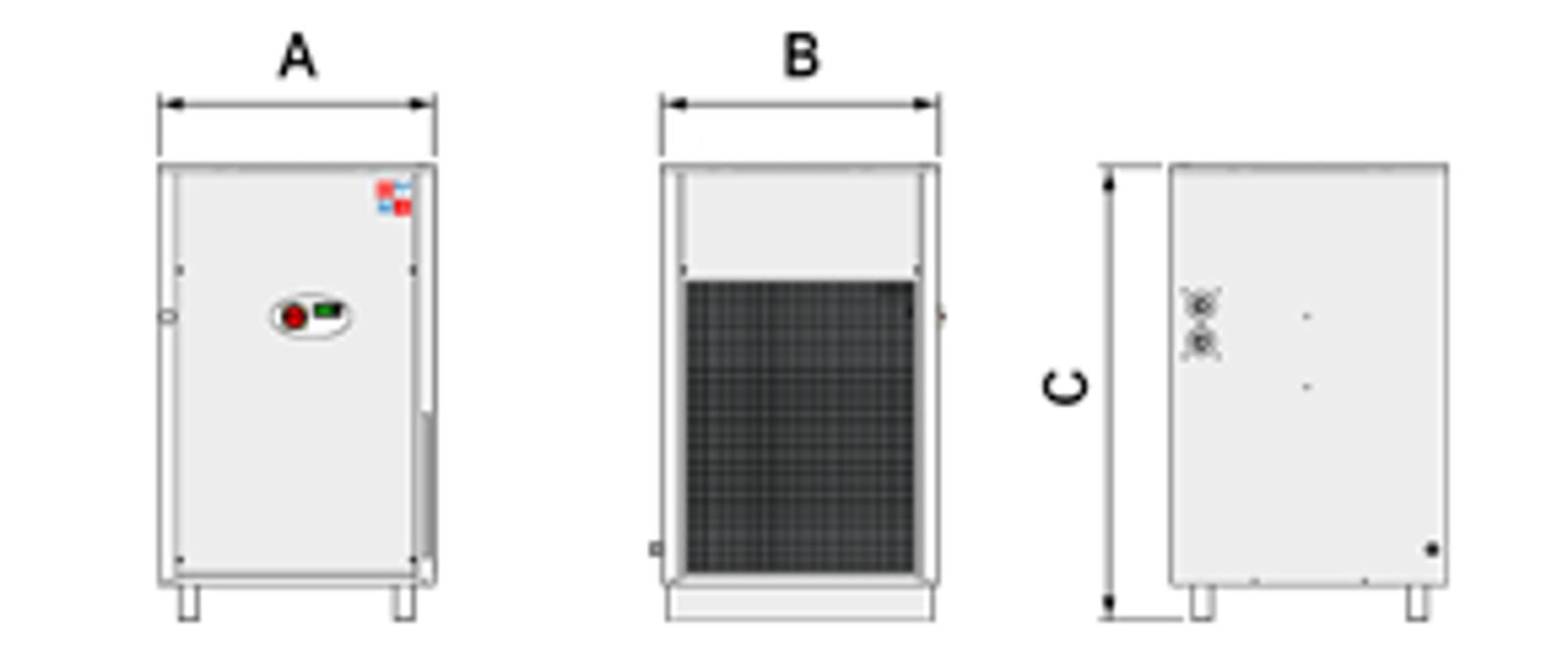

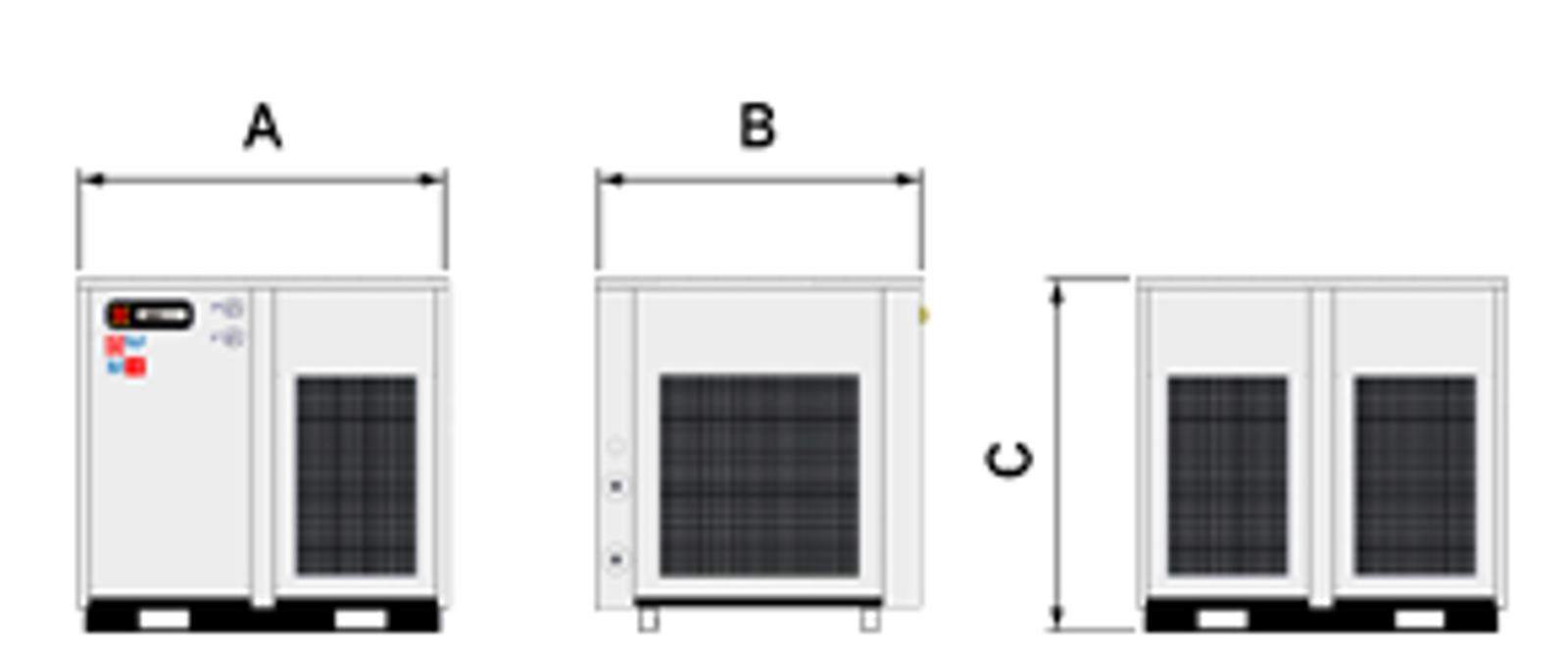

Modello | A (mm) | B (mm) | C (mm) | Peso (kg) | Connessioni (BSP) |
CHA 1,3 | 520 | 230 | 650 | 19 | 12mm |
CHA 4 | 575 | 445 | 540 | 22 | ½" |
CHA 11 | 575 | 445 | 540 | 33 | ½" |
CHA 24 | 650 | 580 | 845 | 111 | 1"½ |
CHA 40 | 760 | 760 | 1250 | 132 | 1"½ |
CHA 60 | 760 | 760 | 1250 | 155 | 1"½ |
CHA 99 | 760 | 1325 | 1440 | 226 | 1"½ |
CHA 110 | 760 | 1325 | 1440 | 238 | 2"½ |
CHA 129 | 760 | 1325 | 1440 | 256 | 2"½ |
CHA 150 | 1520 | 1325 | 1440 | 450 | 2"½ |
