Caudal de aire de 60 m³/h a 4500 m³/h

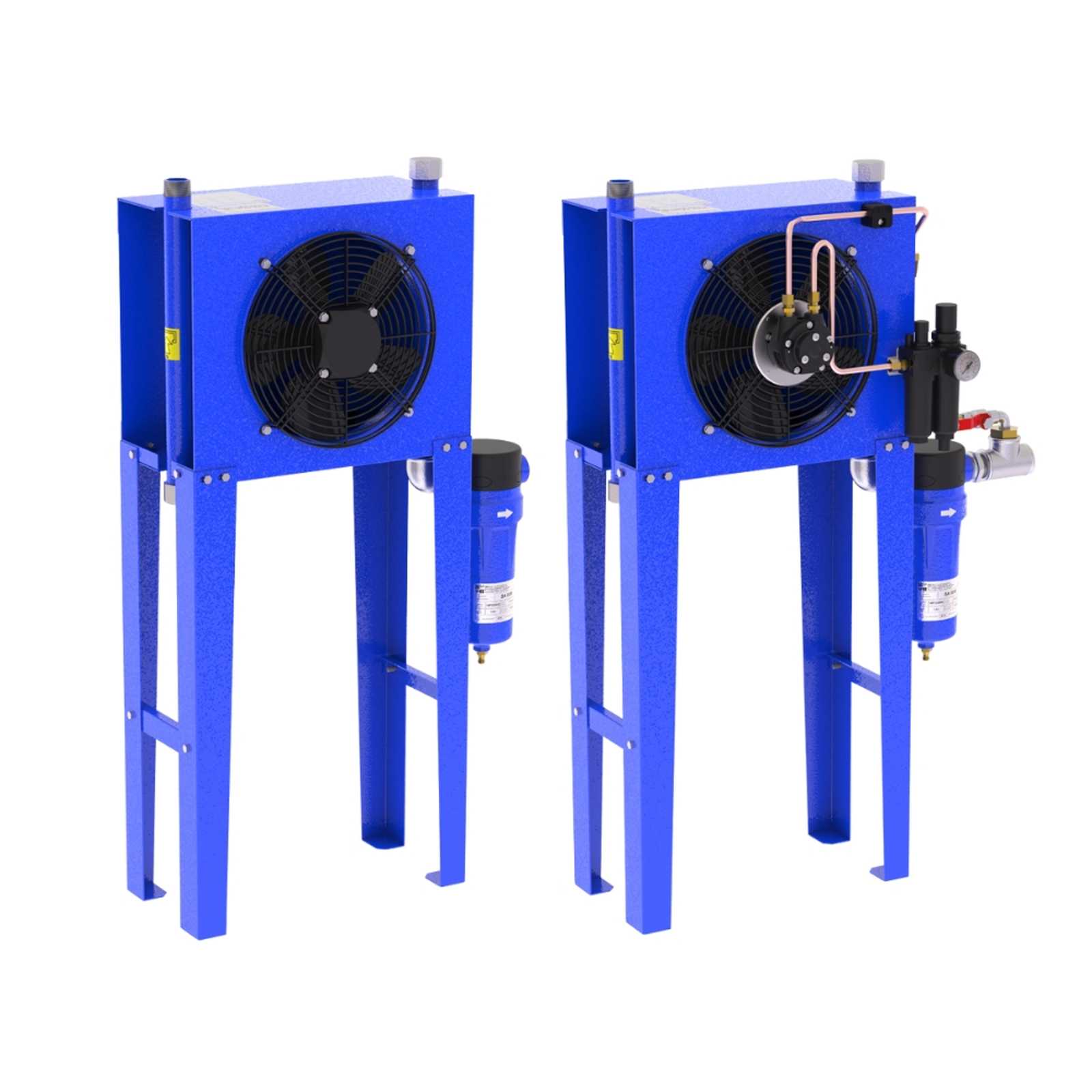

La serie de posenfriadores RA y RA-P está diseñada para reducir la temperatura del aire comprimido desde 120 °C hasta una temperatura de salida 3 °C superior a la temperatura ambiente. Las caídas de presión se reducen al mínimo y el condensado formado se descarga a través del separador de condensado montado en la salida del intercambiador de calor.

OPCIONES DISPONIBLES:

Conexiones NPT
Conexiones ANSI
Todos los modelos están disponibles también sin separador ni bastidor
versión de 60 Hz disponible

Serie RA

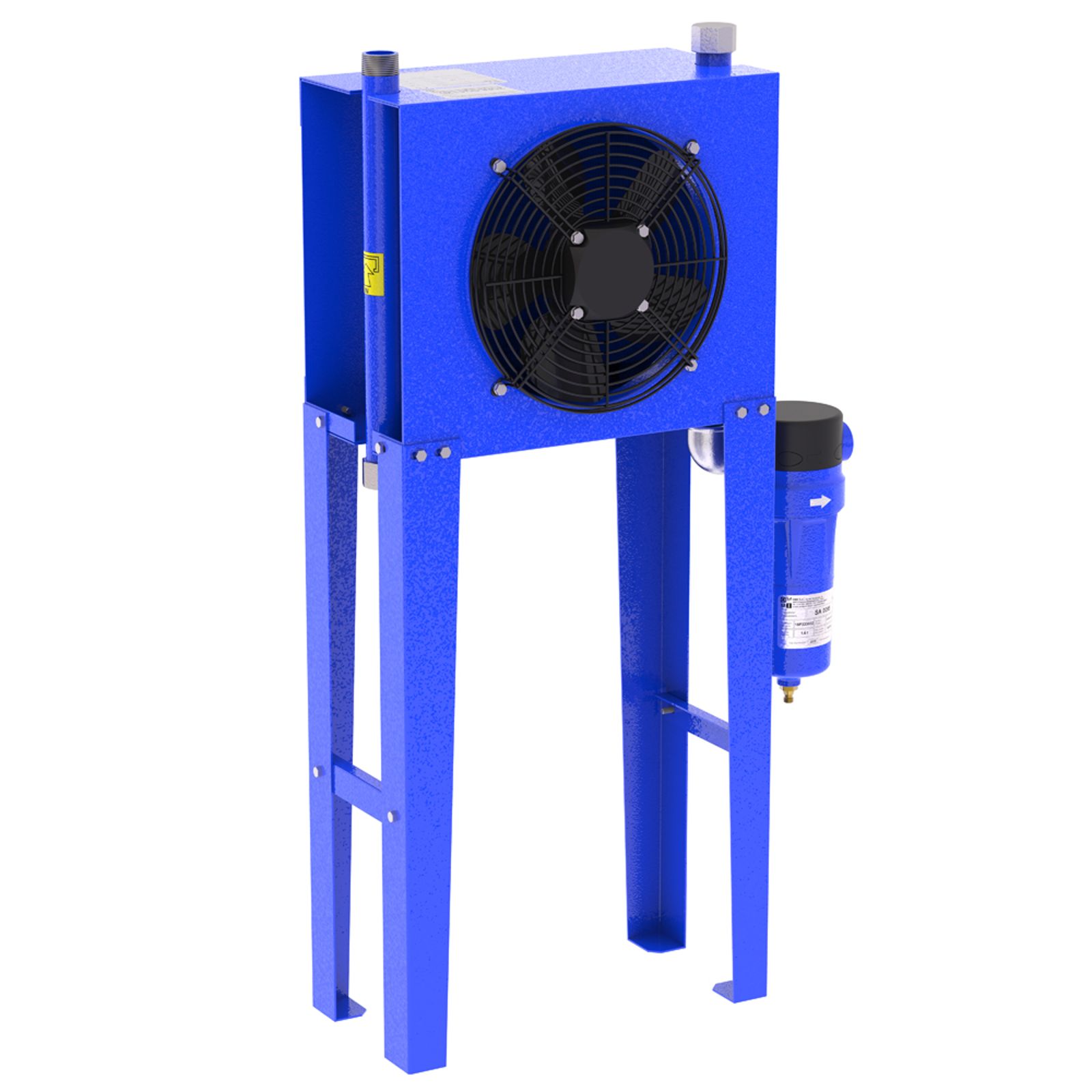

Los intercambiadores de calor de la Serie RA están diseñados para reducir eficazmente las temperaturas del aire comprimido de 120°C a una temperatura de salida que es solo 3°C superior a la temperatura ambiente. Con un rango de caudales de 0 a 4.500 m³/h, el motor eléctrico garantiza un rendimiento óptimo. Las caídas de presión se minimizan y el condensado se descarga eficazmente a través del separador de condensados montado en la salida del intercambiador de calor, asegurando un funcionamiento fiable.

Serie RA-P

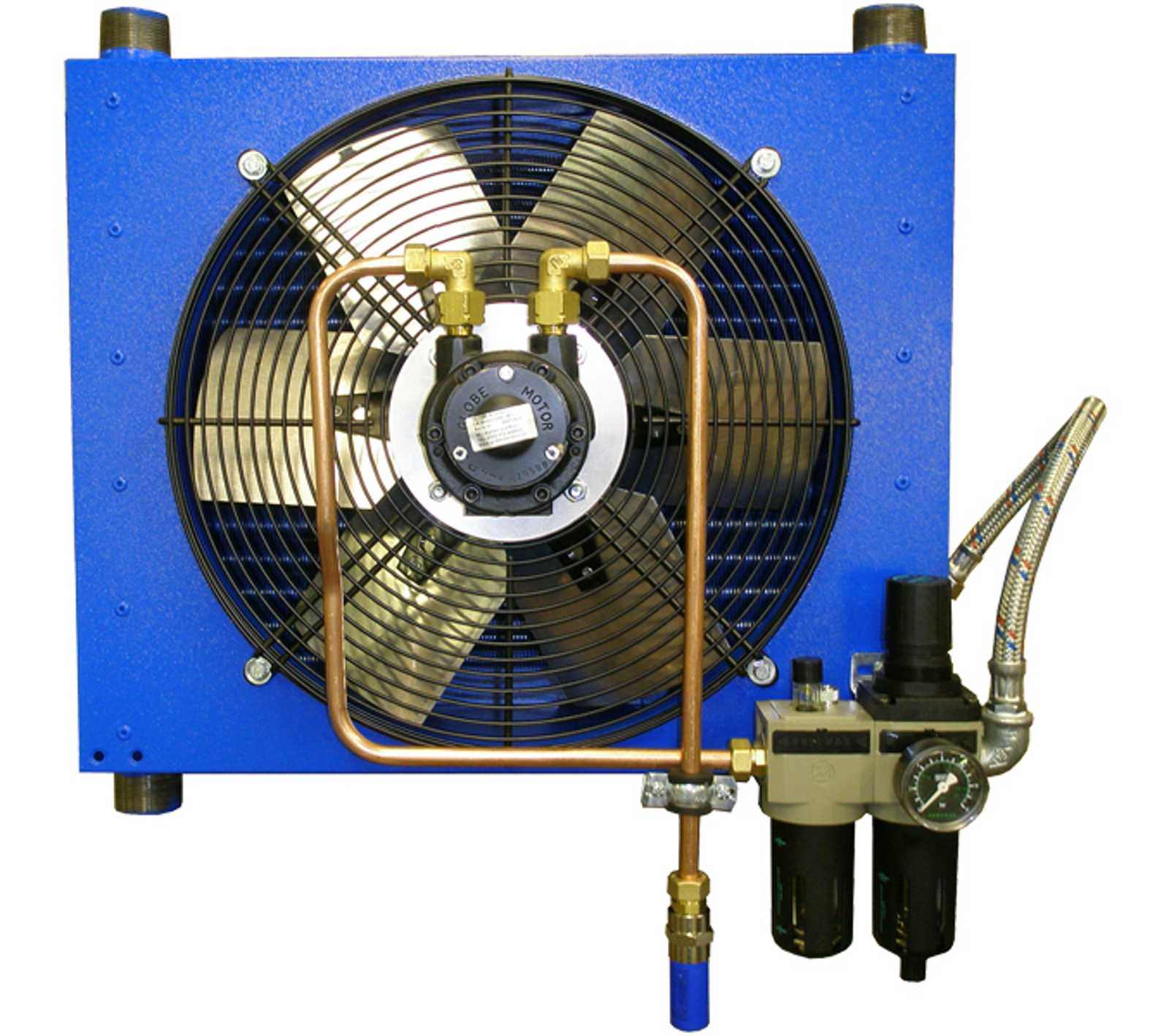

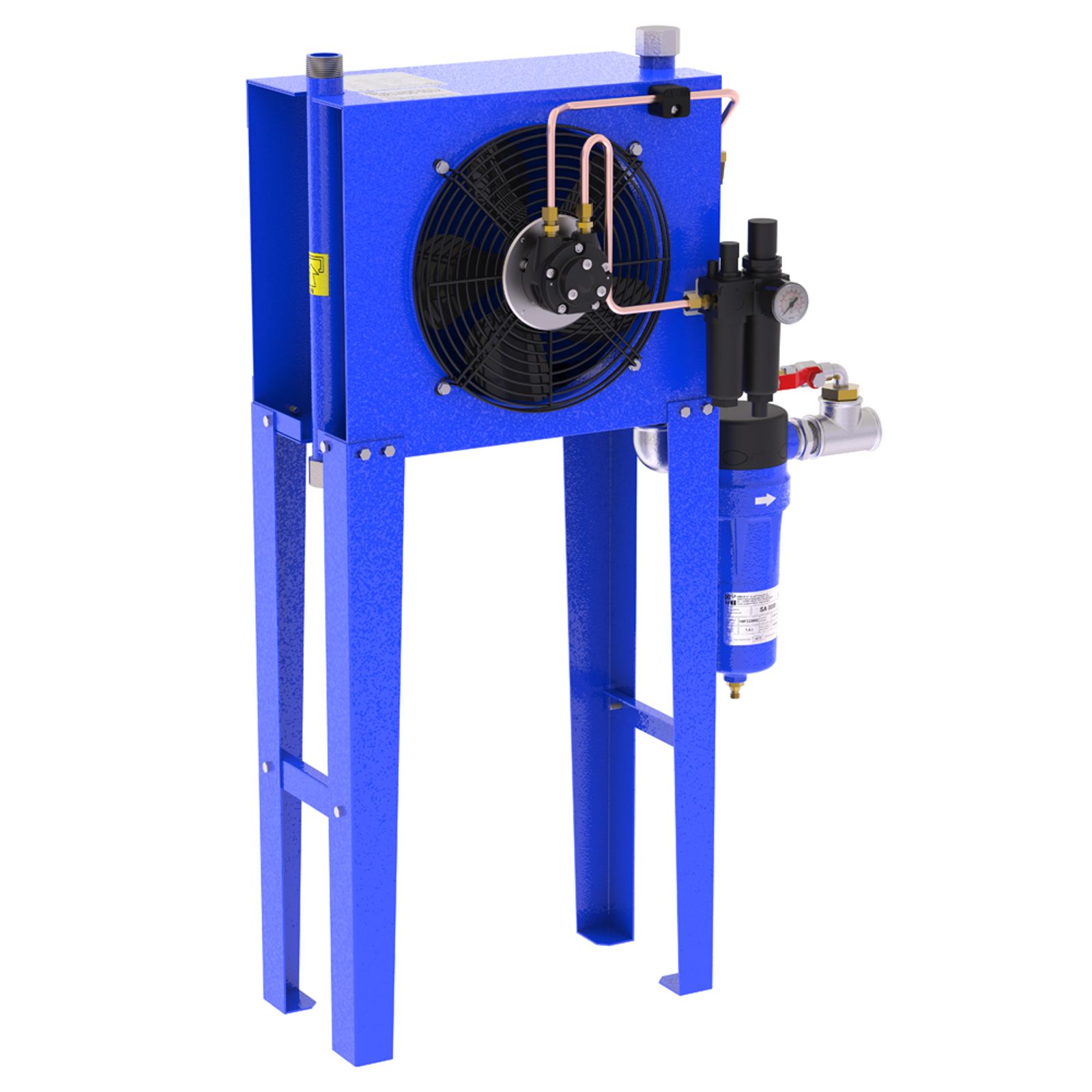

La Serie RA-P ofrece un ventilador neumático innovador alimentado por el mismo aire comprimido de salida, eliminando la necesidad de un motor eléctrico. Con soporte para caudales de 0 a 4.500 m³/h, el sistema se suministra con un silenciador y un filtro lubricante para garantizar mayor silencio y confiabilidad del ventilador neumático. El refrigerador final ofrece un rendimiento excepcional mientras mantiene un funcionamiento silencioso y fluido.

Serie RA

Modelo	Código	Caudal (l/min)	Caudal (m³/h)	Caudal (CFM)	Presión máxima (bar)	Consumo de energía (W)	Caudal de aire del ventilador (Nm³/h)
RA 10	02A.0960.G.0.0.0	1000	60	35	16	20	800
RA 200	02A.0720.G.0.0.0	2.000	120	71	16	20	800
RA 30	02A.0960.G.0.0.0	3.000	180	106	16	115	2980
RA 40	02A.0240.G.0.0.0	4.000	240	141	16	135	3790
RA 65	02A.0960.G.0.0.0	6500	390	229	16	690	6500
RA 80	02A.0960.G.0.0.0	8000	480	282	16	690	6500
RA 120	02A.0720.G.0.0.0	12000	720	424	16	760	8200
RA 160	02A.0960.G.0.0.0	16000	960	565	16	760	8200
RA 200	02A.1200AG.0.0.0	20000	1.200	706	16	660	12000
RA 250	02A.1500AG.0.0.0	25000	1500	882	16	660	12000
RA 300	02A.1800.G.0.0.0	30000	1.800	1059	16	660	12000
RA 400	02A.1800.G.0.0.0	40000	2.400	1412	16	2 x 760	2 x 8200
RA 500	02A.3000.G.0.0.0	50000	3.000	1765	12	2 x 1300	2 x 13000
RA 650	02A.3000.G.0.0.0	65000	3.900	2294	12	3 x 1300	2 x 13000
RA 750	02A.1800.G.0.0.0	75000	4500	2647	12	4 x 1300	2 x 13000

CONDICIONES DE REFERENCIA ESTÁNDAR

Temperatura ambiente: 25°C (46° máx.)
Presión de trabajo: 7 bar
Temperatura del aire de entrada: 120°C (150°C max)

TENSIÓN ESTÁNDAR

RA 10 - RA 20: 230V/1ph/50HzRA 30 - RA 750: 400V/3ph/50Hz

Serie RA-P

Modelo	Código	Caudal (l/min)	Caudal (m³/h)	Caudal (CFM)	Presión máxima (bar)	Caudal de aire del ventilador (Nm³/h)
RA-P 120	02A.0240.G.5	1000	60	35	16	800
RA-P 20	02A.0120.G.5	2.000	120	71	16	800
RA-P 40	02A.0240.G.5	4.000	240	141	16	3790
RA-P 65	02A.0240.G.5	6500	390	229	16	6500
RA-P 80	02A.0240.G.5	8000	480	282	16	6500
RA-P 120	02A.0720.G.5	12000	720	424	16	8200
RA-P 160	02A.0240.G.5	16000	960	565	16	8200
RA-P 20	02A.1200AG.5	20000	1.200	706	16	12000
RA-P 250	02A.1200AG.5	25000	1500	882	16	12000
RA-P 300	02A.1800.G.5	30000	1.800	1059	16	12000
RA-P 400	02A.0240.G.5	40000	2.400	1412	16	2 x 8200
RA-P 500	02A.1800.G.5	50000	3.000	1765	12	2 x 13000
RA-P 650	02A.1800.G.5	65000	3.900	2294	12	2 x 13000
RA-P 750	02A.1800.G.5	75000	4500	2647	12	2 x 13000

CONDICIONES DE REFERENCIA ESTÁNDAR

Temperatura ambiente: 25°C (46° máx.)
Presión de trabajo: 7 bar
Temperatura del aire de entrada: 20°C

Serie RA

Modelo	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Peso (kg)	Conexión(BSP	Conexiones OUT (BSP)
RA 10	600	270	955	555	120	19	1" (25,4 mm)	1" (25,4 mm)
RA 200	600	270	955	555	120	20	1" (25,4 mm)	1" (25,4 mm)
RA 30	820	270	1145	585	120	29	1"½	1"½
RA 40	1030	330	1145	675	120	32	1"½	1"½
RA 65	970	360	1365	655	120	5.1	2"	1"½
RA 80	965	380	1405	700	120	53	2"	1"½
RA 120	1000	465	1555	700	165	,97	2 pulg.	2 pulg.
RA 160	1205	465	1765	675	165	120	2"½	2"½
RA 200	1410	490	2120	765	200	240	3"	2"½
RA 250	1410	490	2120	765	200	250	3"	3"
RA 300	2095	490	2060	935	545	280	DN 100	DN 100
RA 400	2415	490	2050	935	545	300	DN 100	DN 100
RA 500	3245	560	2.000	980	445	310	DN 125	DN 125
RA 650	3245	560	2.000	980	445	390	DN 125	DN 125
RA 750	3325	565	2150	1155	525	390	DN 150	DN 150

Serie RA-P

Modelo	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Peso (kg)	Conexión(BSP)	Conexiones OUT (BSP)
RA-P 120	600	270	955	555	120	27	1" (25,4 mm)	1" (25,4 mm)
RA-P 20	600	270	955	555	120	28	1" (25,4 mm)	1" (25,4 mm)
RA-P 40	1030	330	1145	675	120	35	1"½	1"½
RA-P 65	1030	360	1365	675	210	5.1	2"	1"½
RA-P 80	1030	380	1405	675	210	54	2"	1"½
RA-P 120	1030	655	1555	675	210	100	2 pulg.	2 pulg.
RA-P 160	1030	655	1765	675	265	120	2"½	2"½
RA-P 20	1410	490	2120	765	200	240	3"	2"½
RA-P 250	1410	490	2120	765	200	245	3"	3"
RA-P 400	2290	490	2050	945	420	310	DN 100	DN 100
RA-P 500	3245	620	2.000	1020	445	380	DN 125	DN 125
RA-P 650	3245	620	2.000	1020	445	380	DN 125	DN 125
RA-P 750	3370	771	2150	980	525	390	DN 150	DN 150

Posenfriadores RA / RA-P

OPCIONES DISPONIBLES:

Características

Especificaciones técnicas

Serie RA

CONDICIONES DE REFERENCIA ESTÁNDAR

TENSIÓN ESTÁNDAR

Serie RA-P

CONDICIONES DE REFERENCIA ESTÁNDAR

Dimensiones

Serie RA

Serie RA-P

Folletos

A-AV Water to Air Aftercoolers Catalogue EN-IT
