Easy Dryers Premium | Secadores de aire frigoríficos

refrigerated air dryers ED Easy Dry series

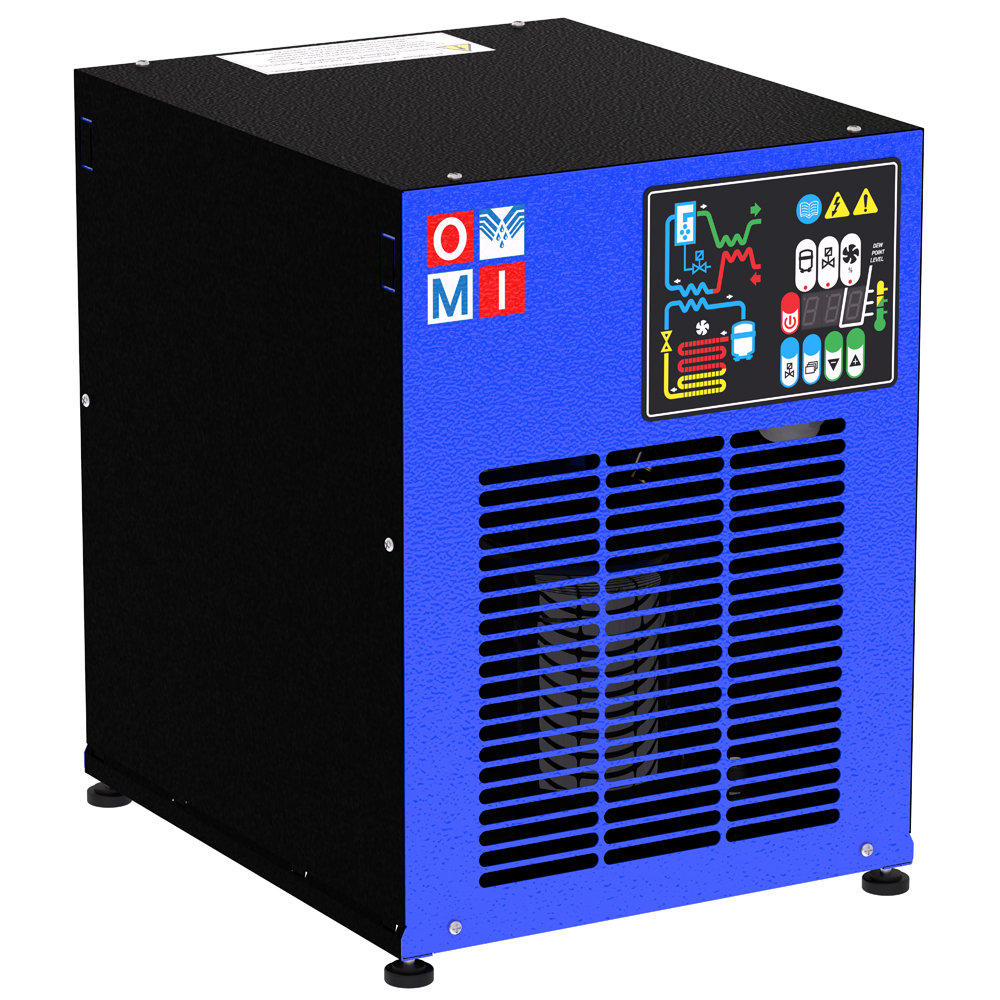

Refrigeration air dryers easy dryers product image 2 on white background| compressed air treatment | OMI

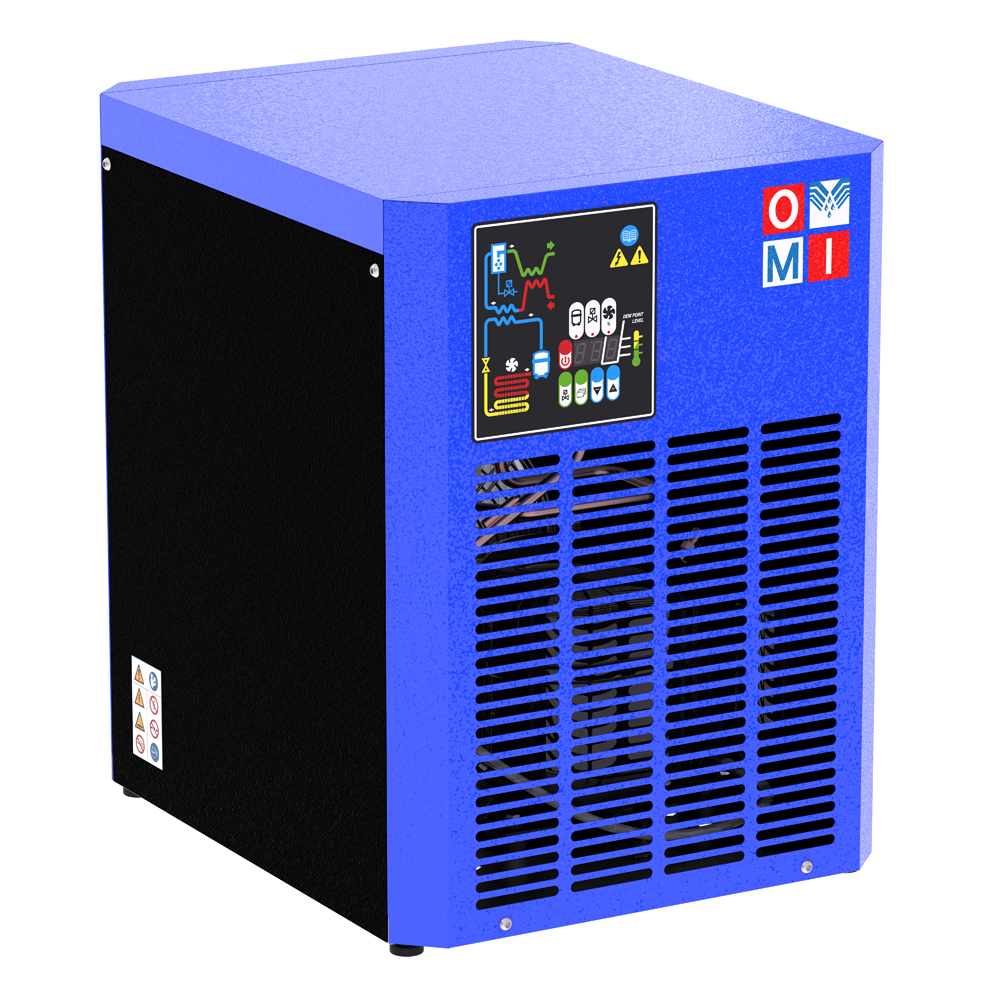

Refrigeration air dryers easy dryers product image 3 on white background| compressed air treatment | OMI

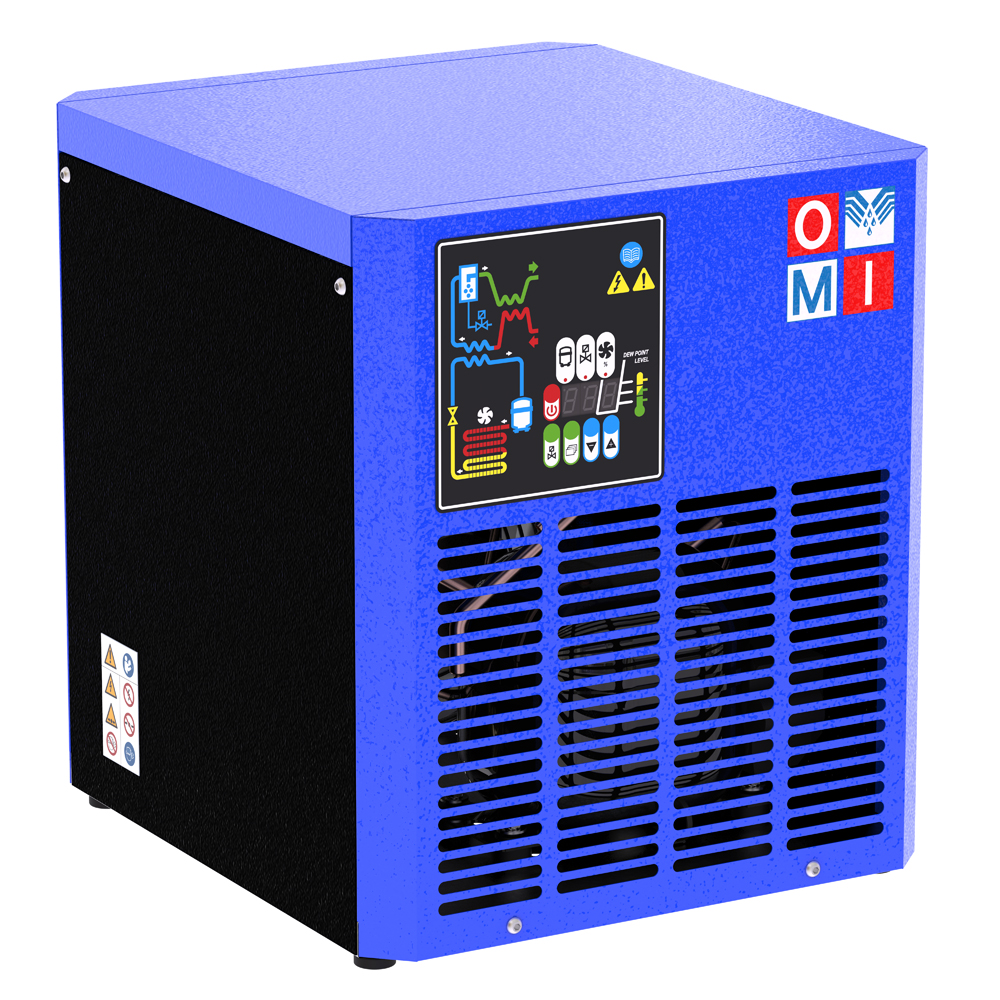

Refrigeration air dryers easy dryers product image 4 on white background| compressed air treatment | OMI

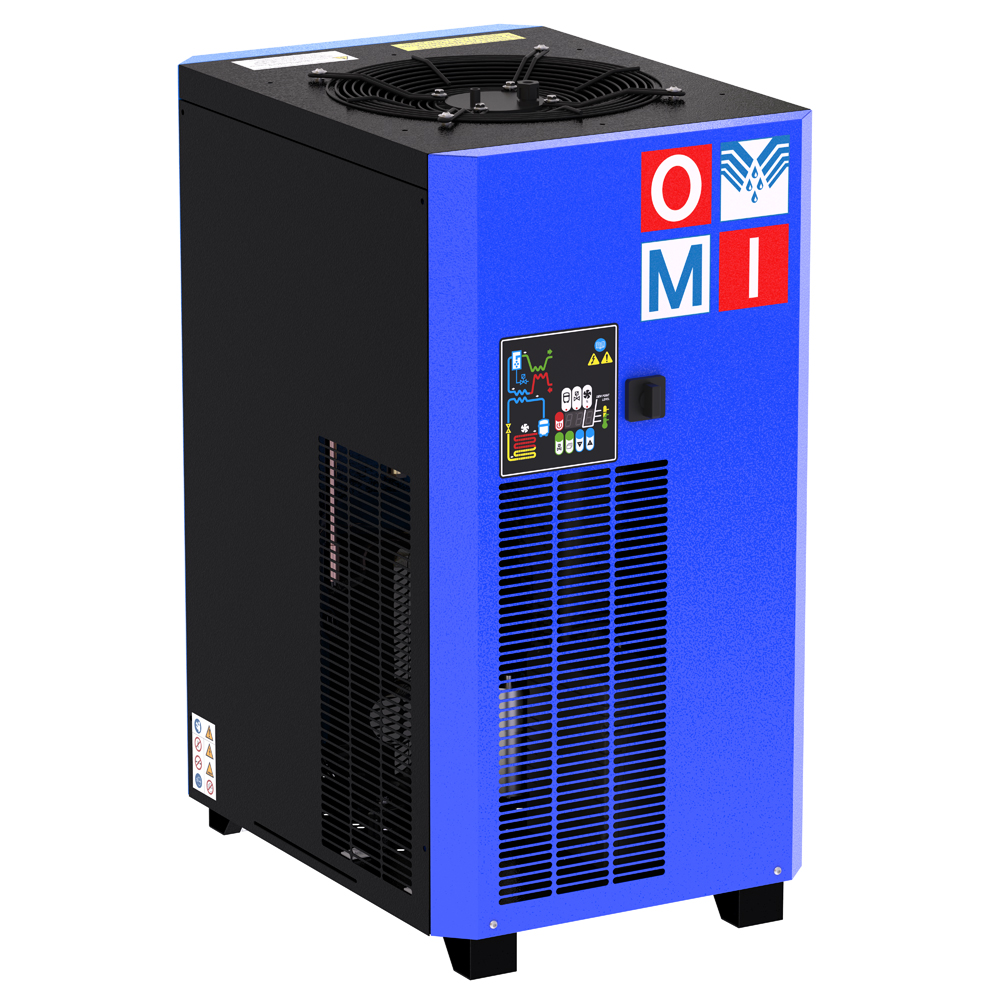

Refrigeration air dryers easy dryers product image 5 on white background| compressed air treatment | OMI

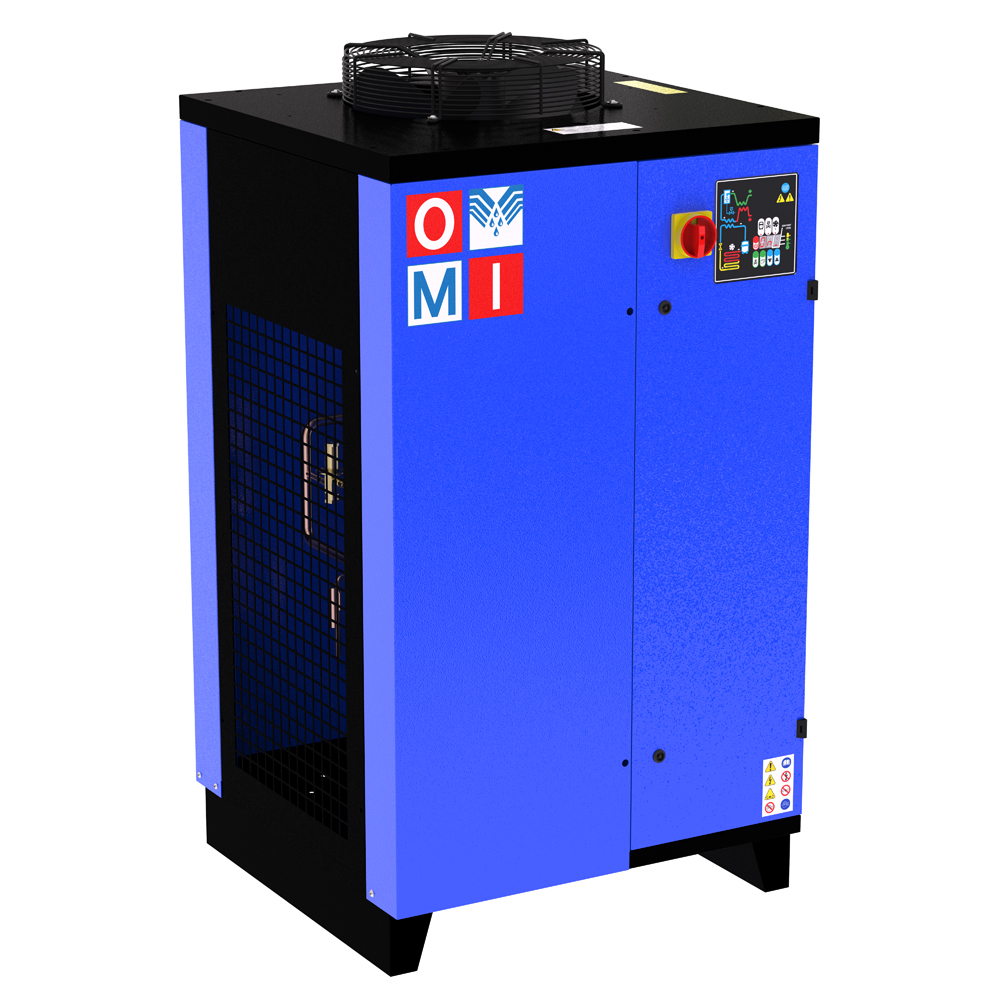

Refrigeration air dryers easy dryers product image 6 on white background| compressed air treatment | OMI

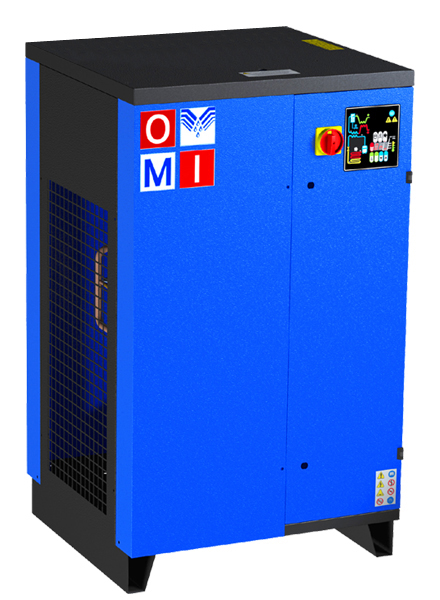

Refrigeration air dryers easy dryers product image 7 on white background| compressed air treatment | OMI

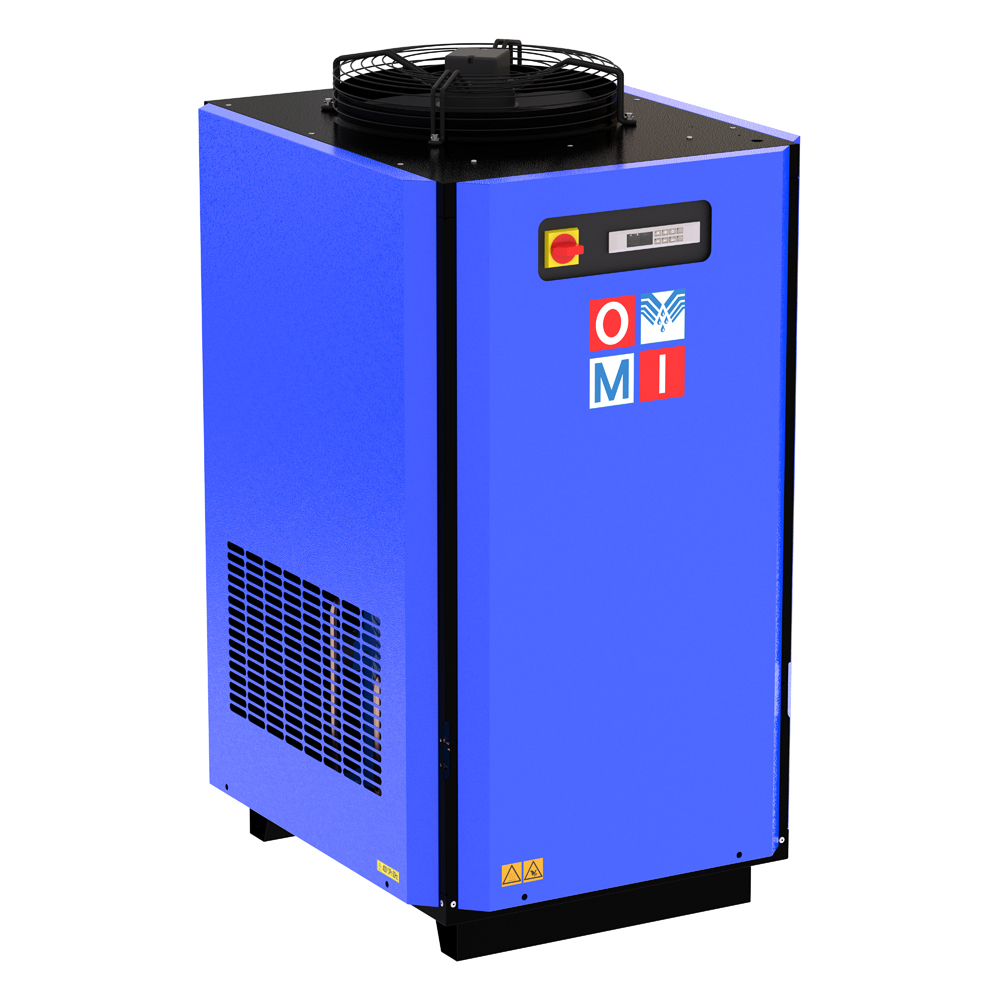

Refrigeration air dryers easy dryers product image 8 on white background| compressed air treatment | OMI

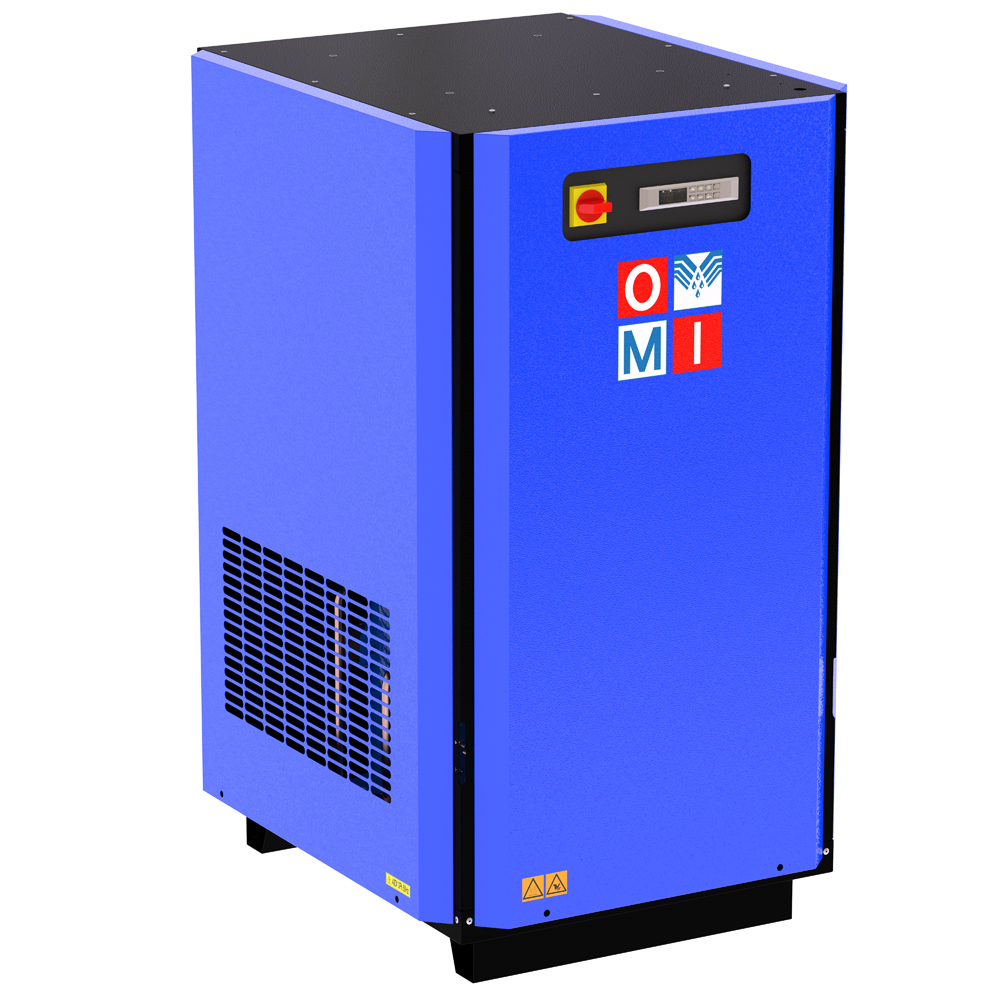

Refrigeration air dryers easy dryers product image 9 on white background| compressed air treatment | OMI

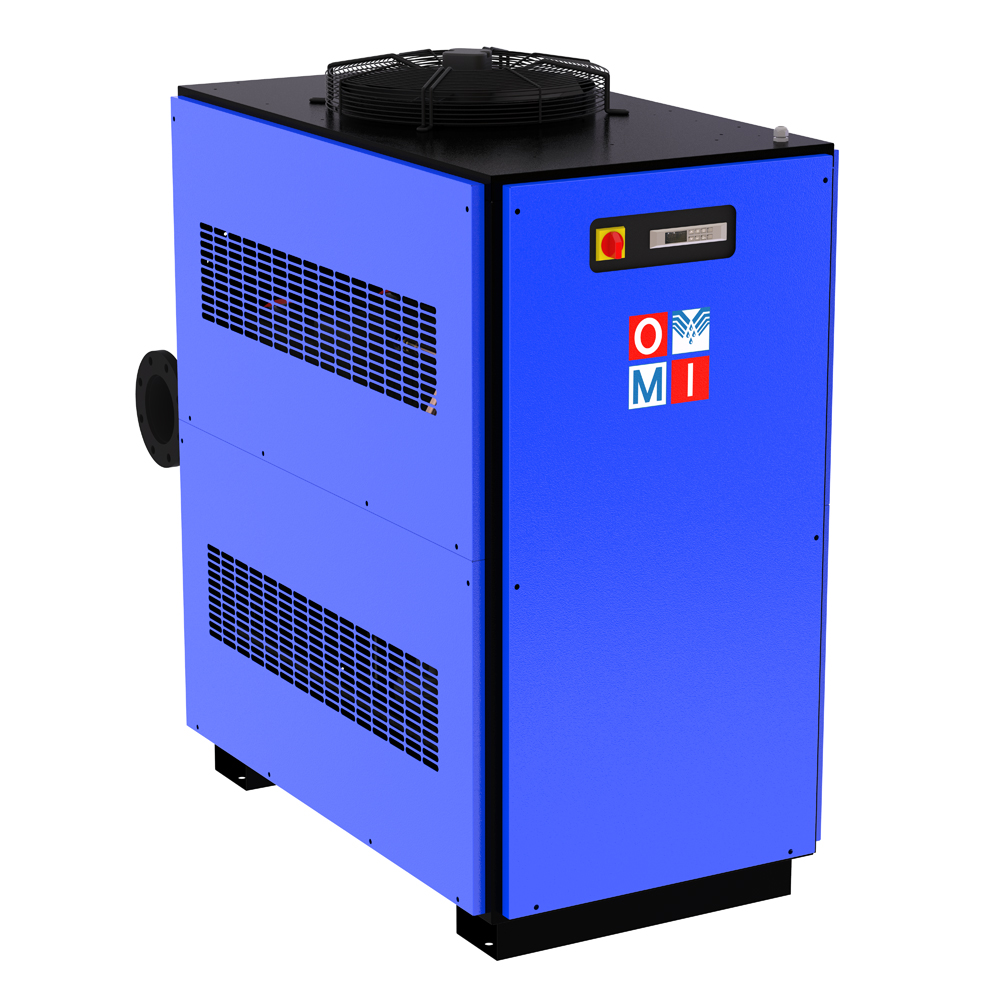

Refrigeration air dryers easy dryers product image 10 on white background| compressed air treatment | OMI

Refrigeration air dryers easy dryers product image 11 on white background| compressed air treatment | OMI

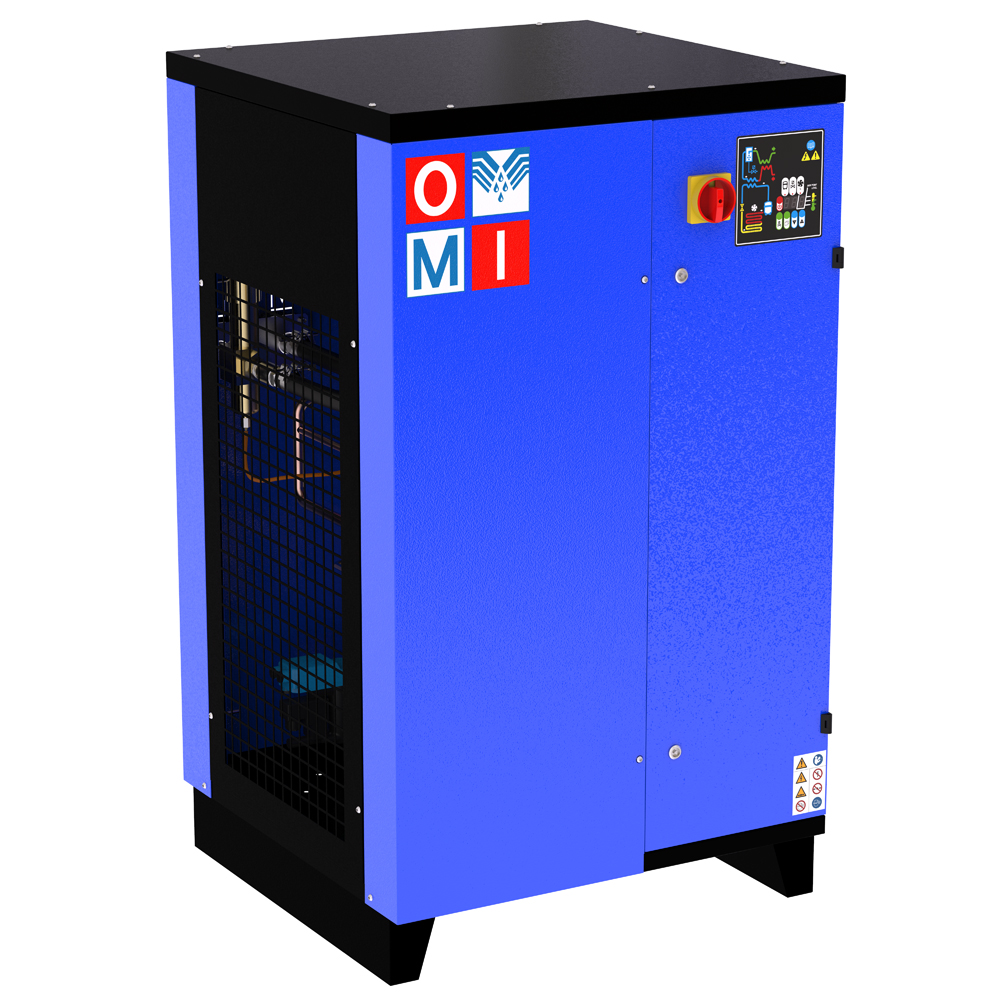

Refrigeration air dryers easy dryers product image 12 on white background| compressed air treatment | OMI

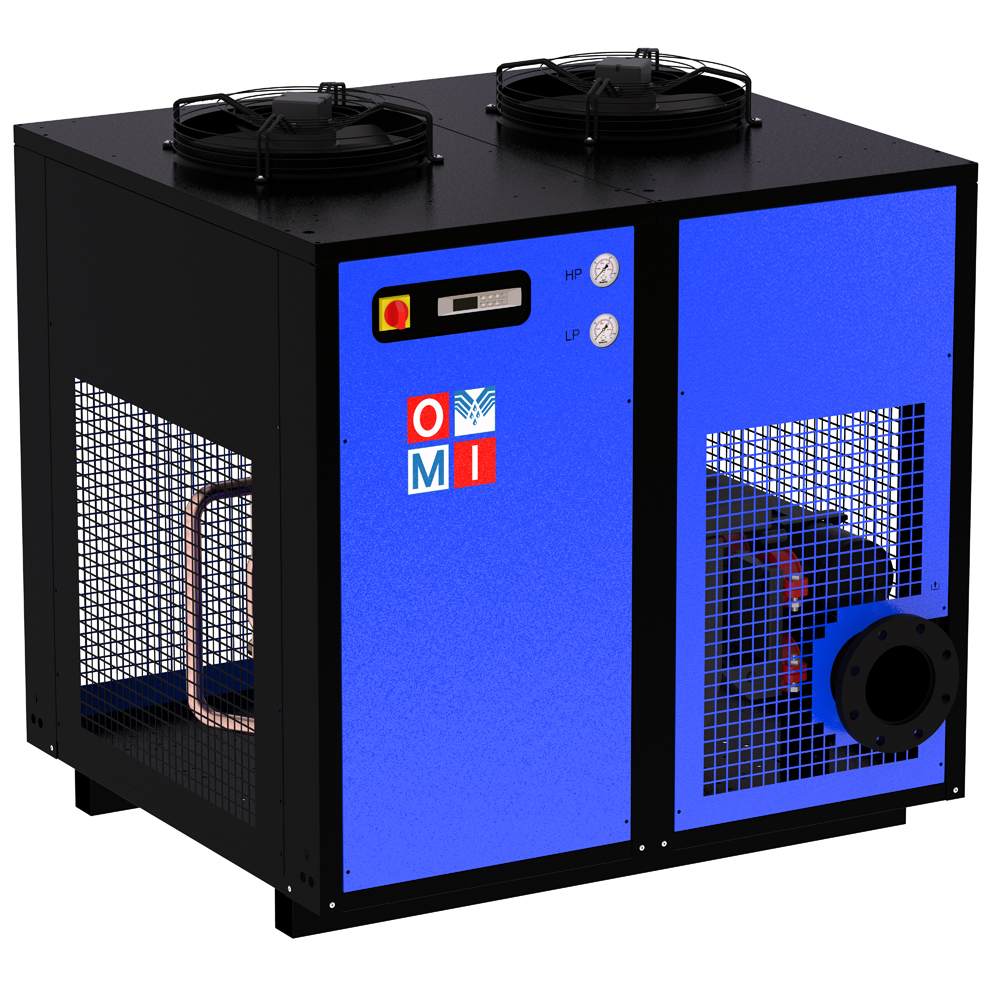

Refrigeration air dryers easy dryers product image 13 on white background| compressed air treatment | OMI

Refrigeration air dryers easy dryers product image 14 on white background| compressed air treatment | OMI

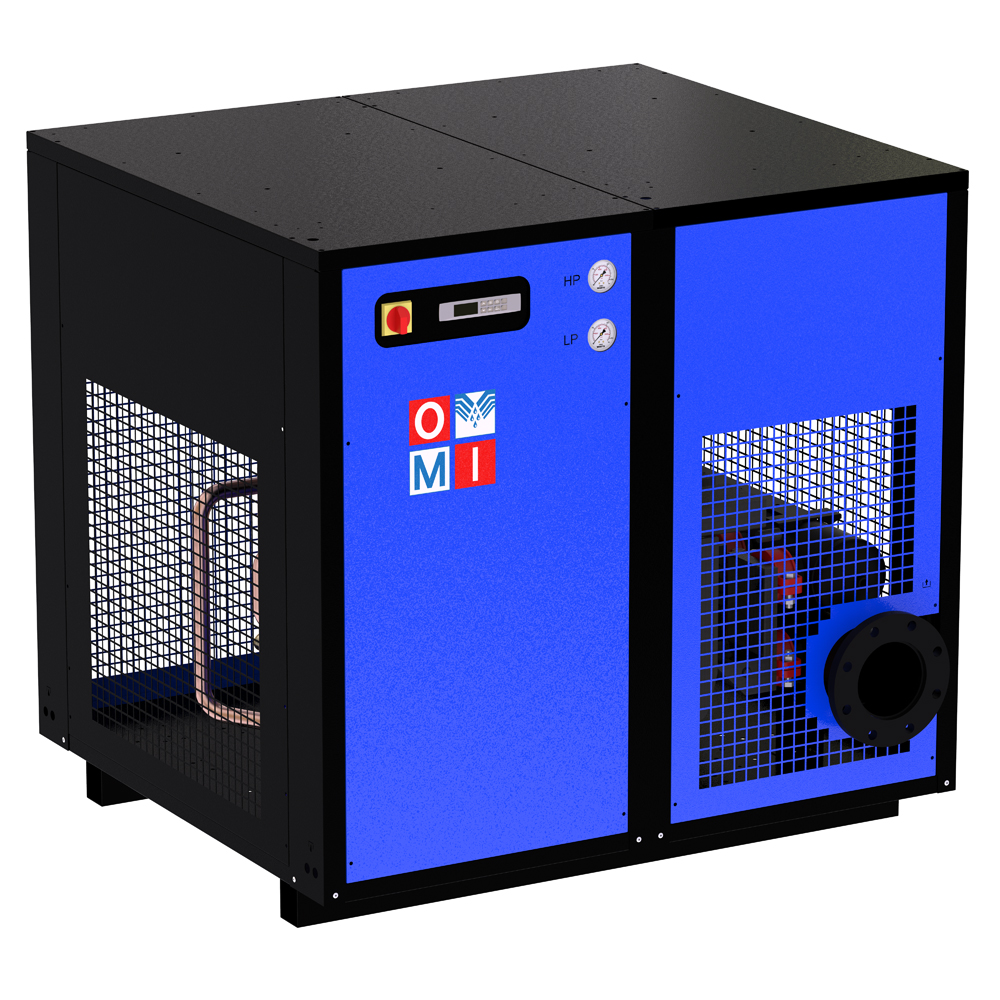

Refrigeration air dryers easy dryers product image 15 on white background| compressed air treatment | OMI

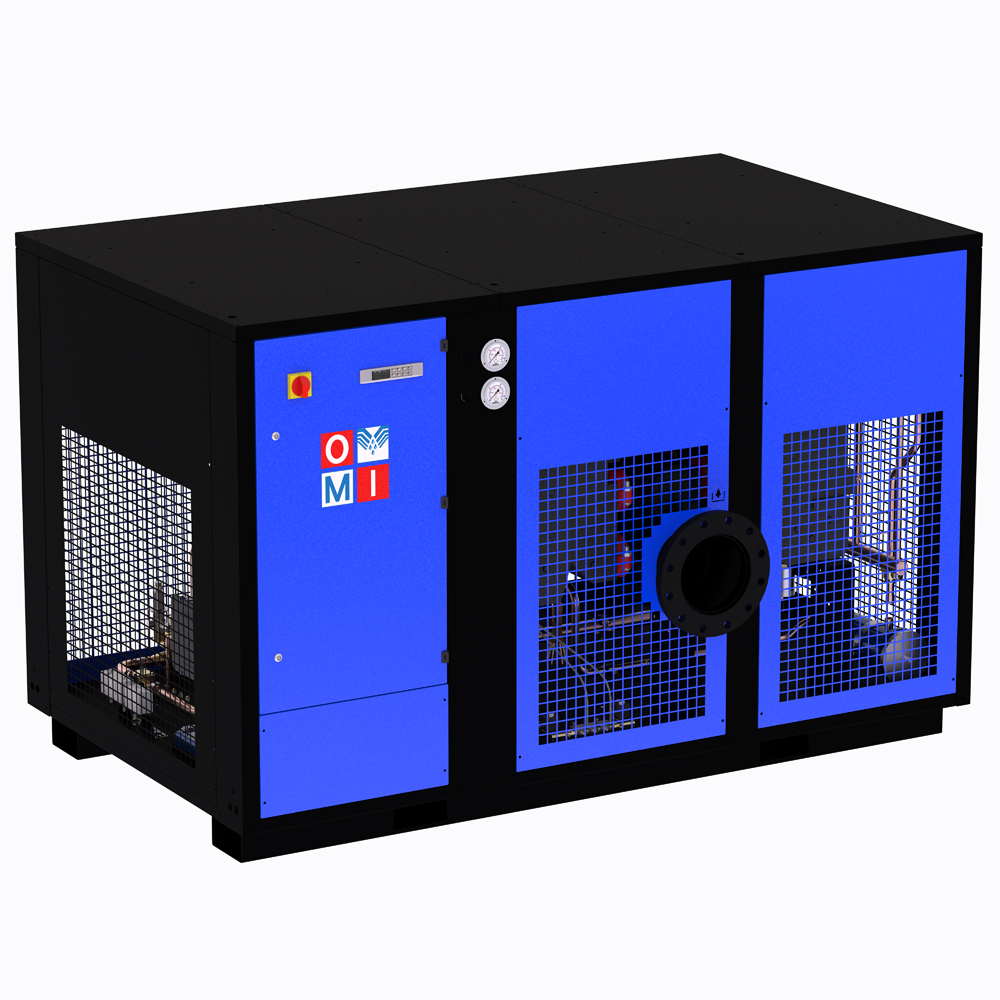

Refrigeration air dryers easy dryers product image 16 on white background| compressed air treatment | OMI

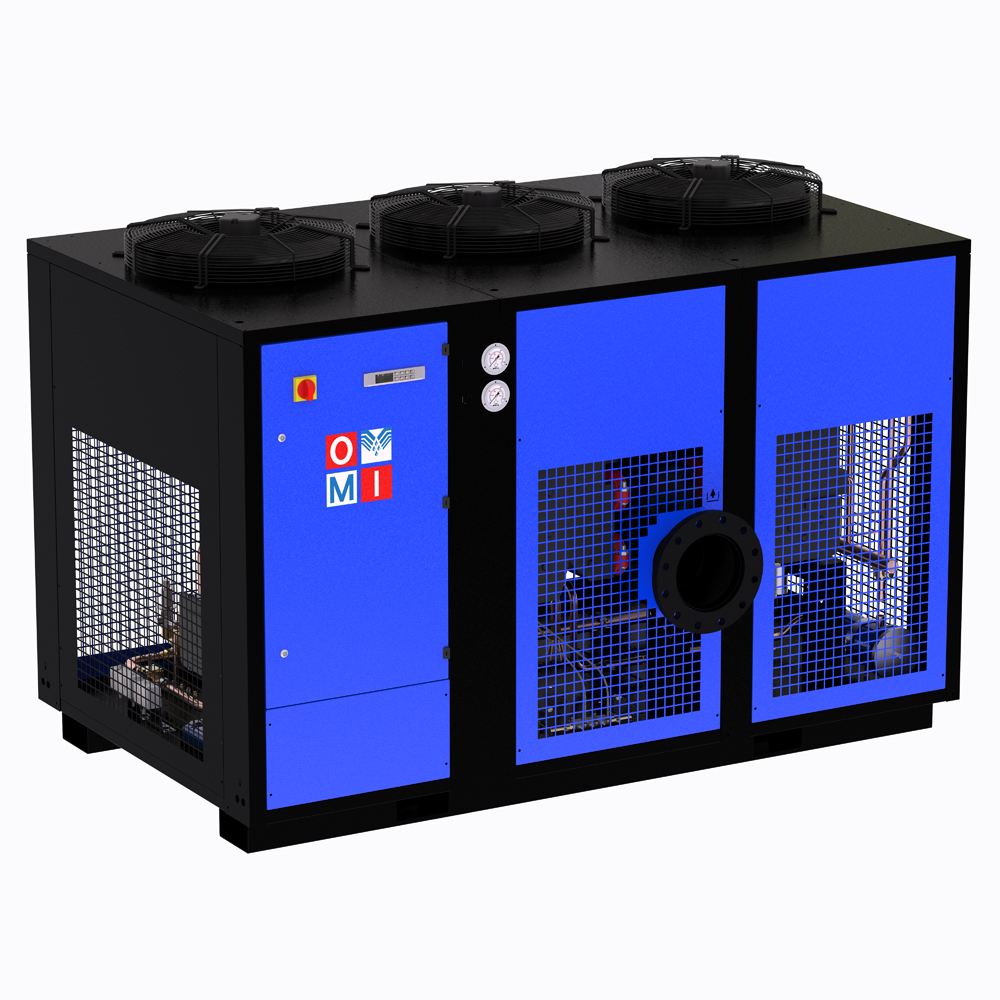

Refrigeration air dryers easy dryers product image 17 on white background| compressed air treatment | OMI

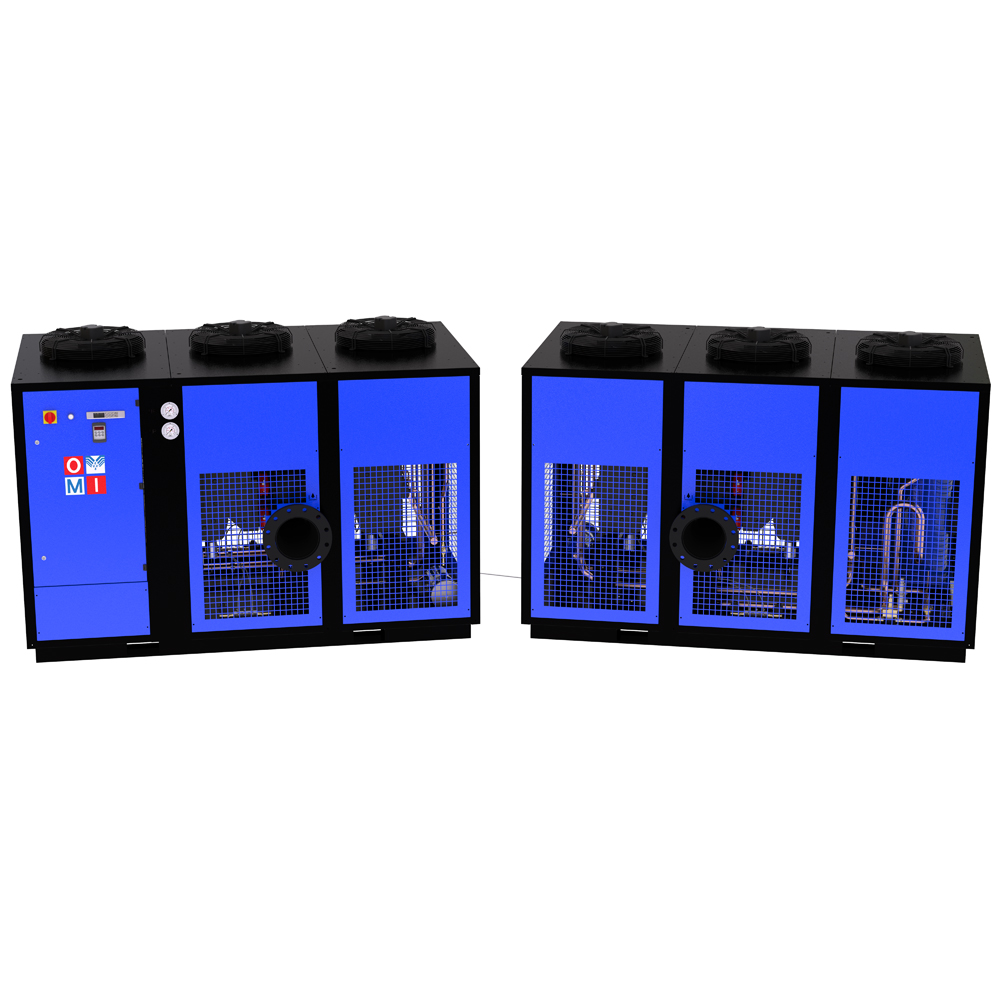

Refrigeration air dryers easy dryers product image 18 on white background| compressed air treatment | OMI

Caudal de aire de 18 m³/h a 24000 m³/h

Los secadores ED utilizan compresores scroll con materiales resistentes a la corrosión y presentan menos piezas móviles que los hacen más fiables. También incorporan y un innovador panel de control que incluye modo anticongelación, visualización de alarmas y más funcionalidades útiles. Los secadores ED están disponibles en versiones refrigeradas por aire (ED) y por agua (ED-W)

OPCIONES DISPONIBLES:

ED 18-180 - 25 bar presión máxima; 115V/1ph/60Hz
ED 18-660 - 230V/1ph/60Hz
ED 18-2600 - Conexiones NPT
ED 18-360 - Certificación UL y CSA
ED 780-24000 - 460V/3ph/60Hz
ED 3200-24000 - Conexiones ANSI
Volumen de suministro estándar de drenaje sin pérdidas a partir del modelo ED600
Disponibles versiones para agua de mar

Una nueva gama de secadores de aire completamente rediseñada, para obtener la mejor combinación posible de alta eficacia, baja caída de presión y dimensiones reducidas, con la consiguiente reducción de los costes de gestión y del tiempo de instalación.

En particular, se ha simplificado el funcionamiento y se ha racionalizado el número de circuitos y controladores electrónicos para aumentar la facilidad de uso y de acceso para el mantenimiento.

En las versiones refrigeradas por agua, los condensadores de carcasa y tubos de agua garantizan una caída de presión extremadamente baja en los circuitos del lado del agua y requieren poco o ningún mantenimiento. Esencial para aquellas aplicaciones en las que no se puede conseguir un flujo de aire frío.

Refrigerado por aire

Modelo	Código	Conexiones	Caudal	Caudal	Caudal	Potencia nominal	ISO8573-1:2010
		(BSP)	(m³/h)	(I/min)	(CFM)	consumo (kW)	Clasificación
ED18	08L.0018BG0.00B0QK.0000	3/8"	18	300	11	0.06	Contenido de agua: Clase 4,
ED18	08L.0018BG0.00B0QK.0000	3/8"	18	300	11	0.06	Punto de rocío: 3°C (37,4°F)
ED24	08L.0024BG0.00B0QK.0000	3/8"	24	400	14	0.12	Contenido de agua: Clase 4,
ED24	08L.0024BG0.00B0QK.0000	3/8"	24	400	14	0.12	Punto de rocío: 3°C (37,4°F)
ED54	08L.0054BG0.00B0QK.0000	1/2"	54	900	32	0.13	Contenido de agua: Clase 4,
ED54	08L.0054BG0.00B0QK.0000	1/2"	54	900	32	0.13	Punto de rocío: 3°C (37,4°F)
ED72	08L.0072BG0.00B0QK.0000	1/2"	72	1,200	42	0.17	Contenido de agua: Clase 4,
ED72	08L.0072BG0.00B0QK.0000	1/2"	72	1,200	42	0.17	Punto de rocío: 3°C (37,4°F)
ED108	08L.0108BG0.00B0QK.0000	3/4"	108	1,800	64	0.31	Contenido de agua: Clase 4,
ED108	08L.0108BG0.00B0QK.0000	3/4"	108	1,800	64	0.31	Punto de rocío: 3°C (37,4°F)
ED144	08L.0144BG0.00B0QK.0000	3/4"	144	2,400	85	0.41	Contenido de agua: Clase 4,
ED144	08L.0144BG0.00B0QK.0000	3/4"	144	2,400	85	0.41	Punto de rocío: 3°C (37,4°F)
ED180	08L.0180BG0.00B0QK.0000	3/4"	180	3,000	106	0.5	Contenido de agua: Clase 4,
ED180	08L.0180BG0.00B0QK.0000	3/4"	180	3,000	106	0.5	Punto de rocío: 3°C (37,4°F)
ED225	08L.0225DG0.00B0QK.0000	1"	225	3,750	132	0.7	Contenido de agua: Clase 4,
ED225	08L.0225DG0.00B0QK.0000	1"	225	3,750	132	0.7	Punto de rocío: 3°C (37,4°F)
ED260	08L.0260DG0.00B0QK.0000	1"	260	4,333	153	0.81	Contenido de agua: Clase 4,
ED260	08L.0260DG0.00B0QK.0000	1"	260	4,333	153	0.81	Punto de rocío: 3°C (37,4°F)
ED300	08L.0300DG0.00B0QK.0000	1-1/2"	300	5,000	177	0.61	Contenido de agua: Clase 4,
ED300	08L.0300DG0.00B0QK.0000	1-1/2"	300	5,000	177	0.61	Punto de rocío: 3°C (37,4°F)
ED360	08L.0360DG0.00B0QK.0000	1-1/2"	360	6,000	212	0.74	Contenido de agua: Clase 4,
ED360	08L.0360DG0.00B0QK.0000	1-1/2"	360	6,000	212	0.74	Punto de rocío: 3°C (37,4°F)
ED480	08L.0480DG0.00B0QK.0000	1-1/2"	480	8,000	283	0.81	Contenido de agua: Clase 4,
ED480	08L.0480DG0.00B0QK.0000	1-1/2"	480	8,000	283	0.81	Punto de rocío: 3°C (37,4°F)
ED600	08L.0600DG0.00B1QK.0000	2"	600	10,000	353	1.01	Contenido de agua: Clase 4,
ED600	08L.0600DG0.00B1QK.0000	2"	600	10,000	353	1.01	Punto de rocío: 3°C (37,4°F)
ED780	08L.0780DG0.00B1QK.0000	2"	780	13,000	459	1.67	Contenido de agua: Clase 4,
ED780	08L.0780DG0.00B1QK.0000	2"	780	13,000	459	1.67	Punto de rocío: 3°C (37,4°F)
ED1000	08L.1000DG0.00B1QK.0000	2"	1,000	16,667	589	2.03	Contenido de agua: Clase 4,
ED1000	08L.1000DG0.00B1QK.0000	2"	1,000	16,667	589	2.03	Punto de rocío: 3°C (37,4°F)
ED1300	08L.1300DG0.00BGQK.0000	3"	1,300	21,667	765	2.236	Contenido de agua: Clase 4,
ED1300	08L.1300DG0.00BGQK.0000	3"	1,300	21,667	765	2.236	Punto de rocío: 3°C (37,4°F)
ED1500	08L.1500DG0.00BGQK.0000	3"	1,500	25,000	883	2.58	Contenido de agua: Clase 4,
ED1500	08L.1500DG0.00BGQK.0000	3"	1,500	25,000	883	2.58	Punto de rocío: 3°C (37,4°F)
ED1800	08L.1800DG0.00BGQK.0000	3"	1,800	30,000	1,059	3.1	Contenido de agua: Clase 4,
ED1800	08L.1800DG0.00BGQK.0000	3"	1,800	30,000	1,059	3.1	Punto de rocío: 3°C (37,4°F)
ED2250	08L.2250DG0.00BGQK.0000	3"	2,250	37,500	1,324	3.65	Contenido de agua: Clase 4,
ED2250	08L.2250DG0.00BGQK.0000	3"	2,250	37,500	1,324	3.65	Punto de rocío: 3°C (37,4°F)
ED2600	08L.2600DG0.00BGQK.0000	3"	2,600	43,333	1,530	4.22	Contenido de agua: Clase 4,
ED2600	08L.2600DG0.00BGQK.0000	3"	2,600	43,333	1,530	4.22	Punto de rocío: 3°C (37,4°F)
ED3200	08L.3200DG0.00BGQK.0000	DN150 PN16	3,200	53,333	1,883	6.31	Contenido de agua: Clase 4,
ED3200	08L.3200DG0.00BGQK.0000	DN150 PN16	3,200	53,333	1,883	6.31	Punto de rocío: 3°C (37,4°F)
ED4200	08L.4200DG0.00BGQK.0000	DN150 PN16	4,200	70,000	2,472	5.96	Contenido de agua: Clase 4,
ED4200	08L.4200DG0.00BGQK.0000	DN150 PN16	4,200	70,000	2,472	5.96	Punto de rocío: 3°C (37,4°F)
ED4800	08L.4800DG0.00BGQK.0000	DN150 PN16	4,800	80,000	2,825	6.81	Contenido de agua: Clase 4,
ED4800	08L.4800DG0.00BGQK.0000	DN150 PN16	4,800	80,000	2,825	6.81	Punto de rocío: 3°C (37,4°F)
ED5300	08L.5300DG0.00BGQK.0000	DN150 PN16	5,300	88,333	3,119	9.81	Contenido de agua: Clase 4,
ED5300	08L.5300DG0.00BGQK.0000	DN150 PN16	5,300	88,333	3,119	9.81	Punto de rocío: 3°C (37,4°F)
ED6000	08L.6000DG0.00BGQK.0000	DN150 PN16	6,000	100,000	3,531	10.9	Contenido de agua: Clase 4,
ED6000	08L.6000DG0.00BGQK.0000	DN150 PN16	6,000	100,000	3,531	10.9	Punto de rocío: 3°C (37,4°F)
ED8800	08L.8800DG0.00BGQK.0000	DN200 PN16	8,800	146,667	5,179	13.2	Contenido de agua: Clase 4,
ED8800	08L.8800DG0.00BGQK.0000	DN200 PN16	8,800	146,667	5,179	13.2	Punto de rocío: 3°C (37,4°F)
ED10000	08L.A100DG0.00BGQK.0000	DN200 PN16	10,000	166,667	5,886	13.56	Contenido de agua: Clase 4,
ED10000	08L.A100DG0.00BGQK.0000	DN200 PN16	10,000	166,667	5,886	13.56	Punto de rocío: 3°C (37,4°F)
ED12000	08L.A120DG0.00BGQK.0000	DN200 PN16	12,000	200,000	7,063	16.24	Contenido de agua: Clase 4,
ED12000	08L.A120DG0.00BGQK.0000	DN200 PN16	12,000	200,000	7,063	16.24	Punto de rocío: 3°C (37,4°F)
ED17600	08L.A176DG0.00BGQK.0000	2 x DN200 PN16	17,600	293,333	10,359	26.4	Contenido de agua: Clase 4,
ED17600	08L.A176DG0.00BGQK.0000	2 x DN200 PN16	17,600	293,333	10,359	26.4	Punto de rocío: 3°C (37,4°F)
ED20000	08L.A200DG0.00BGQK.0000	2 x DN200 PN16	20,000	333,333	11,772	27.12	Contenido de agua: Clase 4,
ED20000	08L.A200DG0.00BGQK.0000	2 x DN200 PN16	20,000	333,333	11,772	27.12	Punto de rocío: 3°C (37,4°F)
ED24000	08L.A240DG0.00BGQK.0000	2 x DN200 PN16	24,000	400,000	14,126	32.48	Contenido de agua: Clase 4,
ED24000	08L.A240DG0.00BGQK.0000	2 x DN200 PN16	24,000	400,000	14,126	32.48	Punto de rocío: 3°C (37,4°F)

Refrigeración por agua

Modelo	Código	Conexiones	Caudal	CaudalCaudal	Caudal	Potencia nominal	ISO8573-1:2010
		(BSP)	(m³/h)	(I/min)	(CFM)	consumo (kW)	Clasificación
ED600W	08L.0600DG0.20B1QK.0000	2"	600	10,000	353	0.96	Contenido de agua: Clase 4,
ED600W	08L.0600DG0.20B1QK.0000	2"	600	10,000	353	0.96	Punto de rocío: 3°C (37,4°F)
ED780W	08L.0780DG0.20B1QK.0000	2"	780	13,000	459	1.55	Contenido de agua: Clase 4,
ED780W	08L.0780DG0.20B1QK.0000	2"	780	13,000	459	1.55	Punto de rocío: 3°C (37,4°F)
ED1000W	08L.1000DG0.20B1QK.0000	2"	950	15,833	559	1.89	Contenido de agua: Clase 4,
ED1000W	08L.1000DG0.20B1QK.0000	2"	950	15,833	559	1.89	Punto de rocío: 3°C (37,4°F)
ED1300W	08L.1300DG0.20BGQK.0000	3"	1,300	21,667	765	2.05	Contenido de agua: Clase 4,
ED1300W	08L.1300DG0.20BGQK.0000	3"	1,300	21,667	765	2.05	Punto de rocío: 3°C (37,4°F)
ED1500W	08L.1500DG0.20BGQK.0000	3"	1,500	25,000	883	2.36	Contenido de agua: Clase 4,
ED1500W	08L.1500DG0.20BGQK.0000	3"	1,500	25,000	883	2.36	Punto de rocío: 3°C (37,4°F)
ED1800W	08L.1800DG0.20BGQK.0000	3"	1,800	30,000	1,059	2.83	Contenido de agua: Clase 4,
ED1800W	08L.1800DG0.20BGQK.0000	3"	1,800	30,000	1,059	2.83	Punto de rocío: 3°C (37,4°F)
ED2250W	08L.2250DG0.20BGQK.0000	3"	2,250	37,500	1,324	3.38	Contenido de agua: Clase 4,
ED2250W	08L.2250DG0.20BGQK.0000	3"	2,250	37,500	1,324	3.38	Punto de rocío: 3°C (37,4°F)
ED2600W	08L.2600DG0.20BGQK.0000	3"	2,600	43,333	1,530	3.9	Contenido de agua: Clase 4,
ED2600W	08L.2600DG0.20BGQK.0000	3"	2,600	43,333	1,530	3.9	Punto de rocío: 3°C (37,4°F)
ED3200W	08L.3200DG0.20BGQK.0000	DN150 PN16	3,200	53,333	1,883	5.7	Contenido de agua: Clase 4,
ED3200W	08L.3200DG0.20BGQK.0000	DN150 PN16	3,200	53,333	1,883	5.7	Punto de rocío: 3°C (37,4°F)
ED4200W	08L.4200DG0.20BGQK.0000	DN150 PN16	4,200	70,000	2,472	5.38	Contenido de agua: Clase 4,
ED4200W	08L.4200DG0.20BGQK.0000	DN150 PN16	4,200	70,000	2,472	5.38	Punto de rocío: 3°C (37,4°F)
ED4800W	08L.4800DG0.20BGQK.0000	DN150 PN16	4,800	80,000	2,825	6.15	Contenido de agua: Clase 4,
ED4800W	08L.4800DG0.20BGQK.0000	DN150 PN16	4,800	80,000	2,825	6.15	Punto de rocío: 3°C (37,4°F)
ED5300W	08L.5300DG0.20BGQK.0000	DN150 PN16	5,300	88,333	3,119	8.98	Contenido de agua: Clase 4,
ED5300W	08L.5300DG0.20BGQK.0000	DN150 PN16	5,300	88,333	3,119	8.98	Punto de rocío: 3°C (37,4°F)
ED6000W	08L.6000DG0.20BGQK.0000	DN150 PN16	6,000	100,000	3,531	9.973	Contenido de agua: Clase 4,
ED6000W	08L.6000DG0.20BGQK.0000	DN150 PN16	6,000	100,000	3,531	9.973	Punto de rocío: 3°C (37,4°F)
ED8800W	08L.8800DG0.20BGQK.0000	DN150 PN16	8,800	146,667	5,179	12.14	Contenido de agua: Clase 4,
ED8800W	08L.8800DG0.20BGQK.0000	DN150 PN16	8,800	146,667	5,179	12.14	Punto de rocío: 3°C (37,4°F)
ED10000W	08L.A100DG0.20BGQK.0000	DN200 PN16	10,000	166,667	5,886	12.43	Contenido de agua: Clase 4,
ED10000W	08L.A100DG0.20BGQK.0000	DN200 PN16	10,000	166,667	5,886	12.43	Punto de rocío: 3°C (37,4°F)
ED12000W	08L.A120DG0.20BGQK.0000	DN200 PN16	12,000	200,000	7,063	14.9	Contenido de agua: Clase 4,
ED12000W	08L.A120DG0.20BGQK.0000	DN200 PN16	12,000	200,000	7,063	14.9	Punto de rocío: 3°C (37,4°F)
ED17600W	08L.A176DG0.20BGQK.0000	2 x DN200 PN16	17,600	293,333	10,359	24.28	Contenido de agua: Clase 4,
ED17600W	08L.A176DG0.20BGQK.0000	2 x DN200 PN16	17,600	293,333	10,359	24.28	Punto de rocío: 3°C (37,4°F)
ED20000W	08L.A200DG0.20BGQK.0000	2 x DN200 PN16	20,000	333,333	11,772	24.86	Contenido de agua: Clase 4,
ED20000W	08L.A200DG0.20BGQK.0000	2 x DN200 PN16	20,000	333,333	11,772	24.86	Punto de rocío: 3°C (37,4°F)
ED24000W	08L.A240DG0.20BGQK.0000	2 x DN200 PN16	24,000	400,000	14,126	29.8	Contenido de agua: Clase 4,
ED24000W	08L.A240DG0.20BGQK.0000	2 x DN200 PN16	24,000	400,000	14,126	29.8	Punto de rocío: 3°C (37,4°F)

Refrigerado por aire

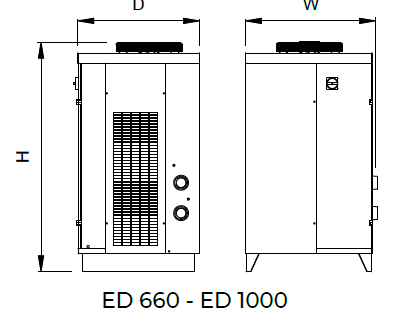

ED 660-1000 Dimensions Technical drawing

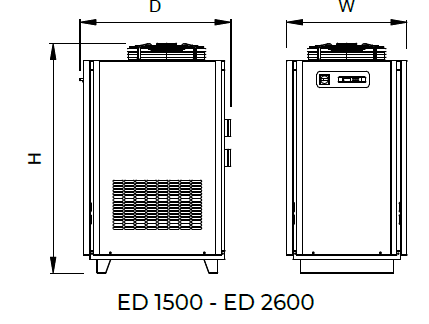

ED 1500-2600 Dimensions Technical drawing

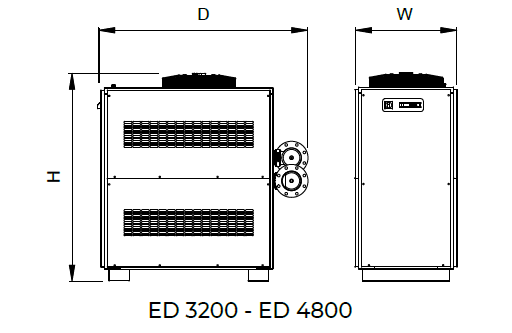

ED 3200-4800 Dimensions Technical drawing

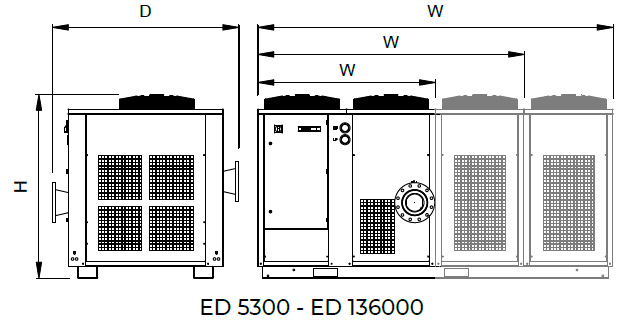

ED 5300-13600 Dimensions Technical drawing

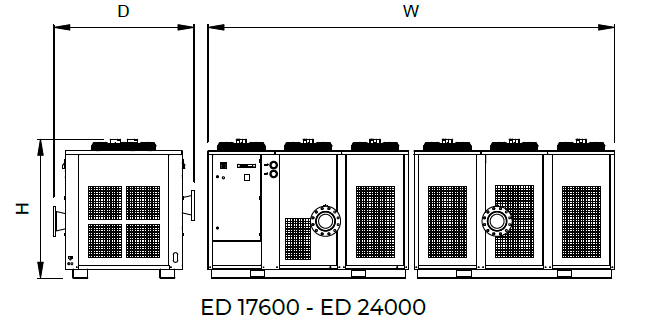

ED 17600-24000 Dimensions Technical drawing

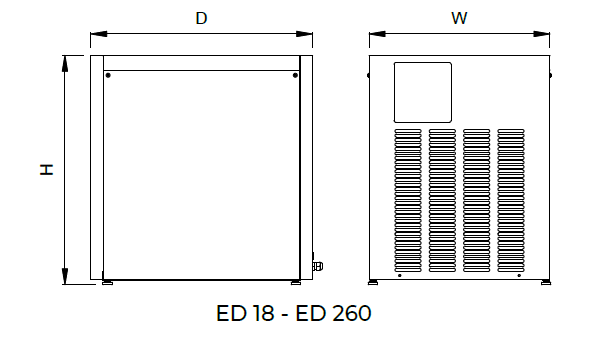

Modelo / Modello	Dimensiones W (mm)	Dimensiones D (mm)	Dimensiones H (mm)	Peso / Peso (kg)
ED 18	305	360	408	19
ED 24	305	360	408	19
ED 54	390	432	453	26
ED 72	390	432	453	28
ED 108	420	516	563	36
ED 144	420	516	563	42
ED 180	420	516	563	44
ED 225	485	595	614	4.8
ED 260	485	595	614	49
ED 360	500	718	980	79
ED 480	500	718	980	85
ED 660	779	720	1360	134
ED 780	779	720	1360	164
ED 1000	779	720	1360	168
ED 1500	806	1012	1539	234
ED 1800	806	1012	1539	234
ED 2250	806	1012	1539	260
ED 2600	806	1012	1539	260
ED 3200	880	1819	1796	425
ED 4200	880	1819	1796	440
ED 4800	880	1819	1796	440
ED 5300	1510	1500	1555	665
ED 6000	1510	1500	1555	700
ED 6800	1510	1500	1555	715
ED 8800	2270	1590	1570	1058
ED 10000	2270	1590	1570	1128
ED 12000	2270	1590	1570	1205
ED 13600	3025	1590	1570	1360
ED 17600	4600	1590	1570	2116
ED 20000	4600	1590	1570	2256
ED 24000	4600	1590	1570	2720

Refrigeración por agua

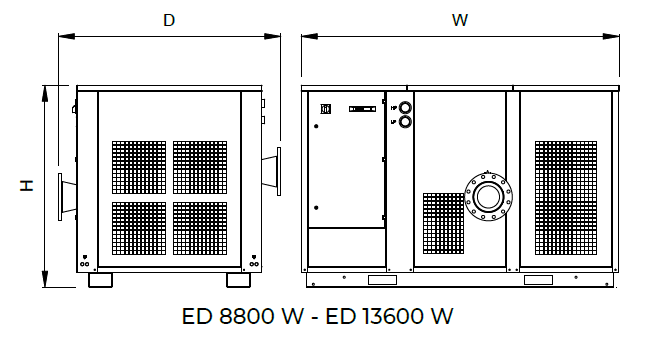

ED 8800-13600 Dimensions Technical drawing

Modelo / Modello	Dimensiones W (mm)	Dimensiones D (mm)	Dimensiones H (mm)	Peso / Peso (kg)
ED 360 W	500	718	973	80
ED 480 W	500	718	973	86
ED 660 W	791	720	1273	134
ED 780 W	791	720	1273	170
ED 1000 W	791	720	1273	174
ED 1500 W	806	1012	1195	244
ED 1800 W	806	1012	1195	244
ED 2250 W	806	1012	1195	270
ED 2600 W	806	1012	1195	270
ED 3200 W	880	1819	1671	445
ED 4200 W	880	1819	1671	460
ED 4800 W	880	1819	1671	460
ED 5300 W	1510	1500	1440	633
ED 6000 W	1510	1500	1440	710
ED 6800 W	1510	1500	1440	715
ED 8800 W	2270	1590	1440	990
ED 10000 W	2270	1590	1440	1060
ED 12000 W	2270	1590	1440	1180
ED 13600 W	2270	1590	1440	1200
ED 17600 W	4600	1590	1440	1980
ED 20000 W	1600	1590	1440	2120
ED 24000 W	4600	1590	1440	2360
