AF 30 - AF 2700 | Filtri serie Alps

Gamma filtri serie Alps; configurazioni multiple con opzioni PDT e scarico condensa

Filtro aria compressa serie Alps con indicatore PDT per controllo perdita di carico/pressione differenziale del filtro

Portata d'aria da 30 m³/h a 2700 m³/h

CONDIZIONI STANDARD DI RIFERIMENTO

Temperatura ambiente: 25°C
Pressione di esercizio: 7 bar
Pressione massima di esercizio: 20 bar
Temperatura dell'aria in ingresso: 20°C
Temperatura massima dell'aria in ingresso: 100°C
(80°C con manometro opzionale) (60°C su CF)

Nuova serie di filtri in alluminio pressofuso caratterizzati da soluzioni innovative, attualmente in fase di valutazione per un brevetto. In particolare:

Un nuovo design che garantisce una perdita di carico molto bassa;
Sistema di bloccaggio dell'elemento filtrante che consente una sostituzione facile e veloce e non richiede spazio aggiuntivo sotto il filtro o il contatto diretto con la cartuccia.
Su richiesta, l'adattatore tra l'elemento e la testa del filtro è personalizzabile e configurabile.

Novità: sono disponibili i corpi dei filtri senza elementi.

Per ulteriori informazioni, consultare la sezione delle specifiche tecniche.

Modello	Codice (PF)	Codice (HF)	Codice (CF)	Codice (QF)	Portata (l/min)	Portata (m³/h)	Portata (CFM)
AF30	04A.0030APG	04A.0030AHG	04A.0030ACG	04A.0030AQG	500	30	18
AF40	04A.0040APG	04A.0040AHG	04A.0040ACG	04A.0040AQG	667	40	24
AF75	04A.0075APG	04A.0075AHG	04A.0075ACG	04A.0075AQG	1250	75	44
AF110	04A.0110APG	04A.0110AHG	04A.0110ACG	04A.0110AQG	1833	110	65
AF190	04A.0190APG	04A.0190AHG	04A.0190ACG	04A.0190AQG	3167	190	112
AF260	04A.0260APG	04A.0260AHG	04A.0260ACG	04A.0260AQG	4333	260	153
AF400	04A.0400APG	04A.0400AHG	04A.0400ACG	04A.0400AQG	6667	400	235
AF500	04A.0500APG	04A.0500AHG	04A.0500ACG	04A.0500AQG	8333	500	294
AF800	04A.0800APG	04A.0800AHG	04A.0800ACG	04A.0800AQG	13333	800	471
AF1000	04A.1000APG	04A.1000AHG	04A.1000ACG	04A.1000AQG	16667	1.000	589
AF1560	04A.1560APG	04A.1560AHG	04A.1560ACG	04A.1560AQG	26000	1560	918
AF1830	04A.1830APG	04A.1830AHG	04A.1830ACG	04A.1830AQG	30500	1830	1077
AF2700	04A.2700APG	04A.2700AHG	04A.2700ACG	04A.2700AQG	45333	2720	1601

Corpi Dei Filtri Senza Elementi

Modello	Codice	Elementi adatti (QF)	Elementi adatti (PF)	Elementi adatti (HF)	Elementi adatti (CF)
AF ⅜"	04A.0001A0G03.C	04E.0030AQ	04E.0030AP	04E.0030AH	04E.0030AC
AF ½"	04A.0002A0G03.C	04E.0040AQ	04E.0040AP	04E.0040AH	04E.0040AC
AF ¾"	04A.0003A0G03.C	04E.0075AQ	04E.0075AP	04E.0075AH	04E.0075AC
AF ¾"	04A.0003A0G03.C	04E.0110AQ	04E.0110AP	04E.0110AH	04E.0110AC
AF 1"	04A.0004A0G03.C	04E.0190AQ	04E.0190AP	04E.0190AH	04E.0190AC
AF 1"	04A.0004A0G03.C	04E.0260AQ	04E.0260AP	04E.0260AH	04E.0260AC
AF 1"½	04A.0005A0G03.C	04E.0400AQ	04E.0400AP	04E.0400AH	04E.0400AC
AF 1"½	04A.0005A0G03.C	04E.0500AQ	04E.0500AP	04E.0500AH	04E.0500AC
AF 2"	04A.0006A0G03.C	04E.0800AQ	04E.0800AP	04E.0800AH	04E.0800AC
AF 2"	04A.0006A0G03.C	04E.1000AQ	04E.1000AP	04E.1000AH	04E.1000AC
AF 3" 200HP	04A.0007A0G03.C	04E.1560AQ	04E.1560AP	04E.1560AH	04E.1560AC
AF 3" 200HP	04A.0007A0G03.C	04E.1830AQ	04E.1830AP	04E.1830AH	04E.1830AC
AF 3" 350HP	04A.0008A0G03.C	04E.2700AQ	04E.2700AP	04E.2700AH	04E.2700AC

AF 1"

AF ½"

AF 1"½

AF 2"

AF 3" 200HP

AF 3" 350HP

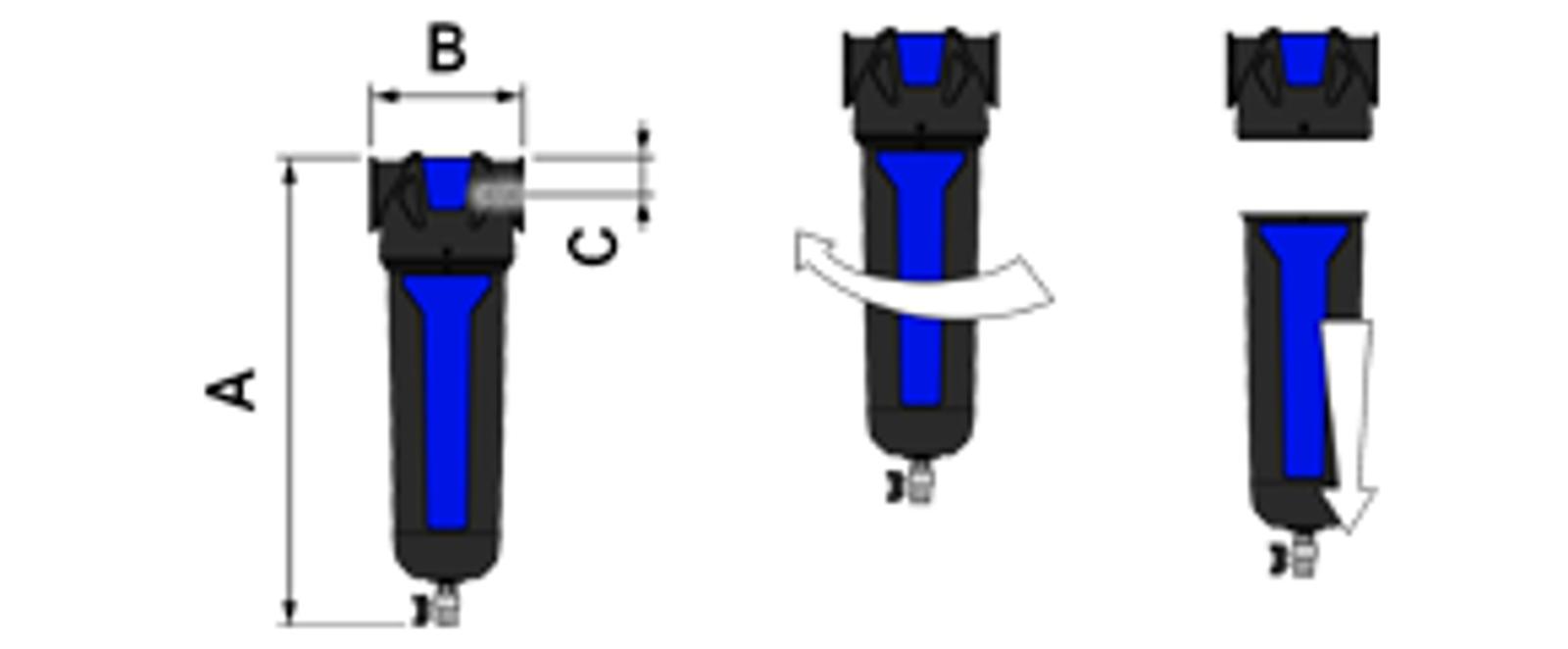

AF 30 - AF 2700

Modello	A (mm)	B (mm)	C (mm)	Peso (kg)	Connessioni (BSP)	Corpo corrispondente
AF30	212	76	20	'0.6	⅜"	AF ⅜"
AF40	212	76	20	'0.6	½"	AF ½"
AF75	265	98	26	1,1	¾"	AF ¾"
AF110	265	98	26	1,1	¾"	AF ¾"
AF190	305	129	36	2,1	1"	AF 1"
AF260	305	129	36	2,1	1"	AF 1"
AF400	395	129	36	2,4	1"½	AF 1"½
AF500	395	129	36	2,4	1"½	AF 1"½
AF800	503	170	44	5.2	2"	AF 2"
AF1000	503	170	44	5.3	2"	AF 2"
AF1560	683	205	61	10.7	3"	AF 3"
AF1830	683	205	61	10.7	3"	AF 3"
AF2700	914	205	61	13.7	3"	AF 3"

È disponibile una gamma completa di accessori per il controllo della pressione, la gestione della condensa e l’installazione dei filtri:

Manometro differenziale: visualizza l’esatto grado di saturazione della cartuccia del filtro. Pressione massima: 20 bar / 290 psi. La nuova versione PDT è equipaggiata con una scheda elettronica e un connettore utile a remotare il segnale.

Scaricatore automatico: adatto ai filtri e separatori della serie Alps. Completo di test di scarico manuale.

Scaricatore manuale: standard su tutti i filtri e separatori della serie Alps.

Connessioni e staffe per filtri serie Alps: collegamento rapido per batterie di due o più filtri o separatori e supporti per fissaggio a muro.

Nuovo Trasmettitore Di Caduta Di Pressione

Un dispositivo compatto che misura la caduta di pressione attraverso filtri e componenti, fornendo un’uscita elettrica lineare per il monitoraggio, il controllo e la manutenzione. Integra un elemento sensibile di precisione, una nuova scheda di condizionamento del segnale e un connettore montato superiormente per un’installazione e una manutenzione rapide.
