Filtros De La Serie Alps



CONDICIONES ESTÁNDAR

  • Temperatura ambiente: 25°C
  • Presión de trabajo: 7 bar
  • Presión máxima de trabajo: 20 bar
  • Temperatura del aire de entrada: 20°C
  • Temperatura máxima del aire de entrada 100°C
  • (80°C con opción de manómetro) (60°C en CF)





Nueva serie de filtros de aluminio fundido a presión, caracterizados por soluciones innovadoras, cuya patente se está estudiando actualmente. En particular:

  • Un nuevo diseño que garantiza una caída de presión muy baja;
  • Sistema de bloqueo del elemento filtrante, que permite una sustitución fácil y rápida, y no requiere espacio adicional bajo el filtro ni contacto directo con el propio cartucho.
  • Adaptador entre elemento y cabezal filtrante personalizable configurable bajo pedido.



Nuevo: carcasas de filtro sin elementos disponibles.

Para más información, consulte las especificaciones técnicas.

Modelo

Código (PF)

Código (QF)

Código (QF)

Código (QF)

Caudal (l/min)

Caudal (m³/h)

Caudal (CFM)

AF30

04A.0030AQG

04A.0030AHG

04A.0030ACG

04A.0030AQG

500

30

18

AF40

04A.0040APG

04A.0040AHG

04A.0040ACG

04A.0040AQG

667

40

24

AF75

04A.0075APG

04A.0075AHG

04A.0075ACG

04A.0075AQG

1250

75

44

AF110

04A.0190APG

04A.0190AHG

04A.0190ACG

04A.0190AQG

1,833

110

65

AF190

04A.0190APG

04A.0190AHG

04A.0190ACG

04A.0190AQG

3,167

190

112

AF260

04A.0260APG

04A.0260AHG

04A.0260ACG

04A.0260AQG

4333

260

1.53

AF400

04A.0400APG

04A.0400AHG

04A.0400ACG

04A.0400AQG

6,667

400

235

AF500

04A.0500APG

04A.0500AHG

04A.0500ACG

04A.0500AQG

8333

500

294

AF800

04A.0800APG

04A.0800AHG

04A.0800ACG

04A.0800APG

13,333

800

471

AF1000

04A.1000APG

04A.1000AHG

04A.1000ACG

04A.1000AQG

16667

1000

589

AF1560

04A.1560APG

04A.1560AHG

04A.1560ACG

04A.1560AQG

26,000

1560

918

AF1830

04A.1830APG

04A.1830AHG

04A.1830ACG

04A.1830AQG

30,500

1,830

1,077

AF2700

04A.2700APG

04A.2700AHG

04A.2700ACG

04A.2700AQG

45,333

2720

1,601

Carcasas De Filtros Sin Elementos

Modelo

Código

Elementos adecuados (HF)

Elementos adecuados (HF)

Elementos adecuados (HF)

Elementos adecuados (HF)

AF ⅜"

04A.0005A0G03.C

04E.0030AQ

04E.0040AP

04E.0040AH

04E.0030AC

AF ½"

04A.0005A0G03.C

04E.0040AH

04E.0040AP

04E.0040AH

04E.0040AH

AF ¾"

04A.0003A0G03.C

04E.0075AQ

04E.0075AP

04E.0075AH

04E.0075AC

AF ¾"

04A.0003A0G03.C

04E.0110AQ

04E.0110AP

04E.0110AH

04E.0110AC

AF 1"

04A.0005A0G03.C

04E.0190AQ

04E.0190AP

04E.0190AH

04E.0190AC

AF 1"

04A.0005A0G03.C

04E.0260AC

04E.0260AC

04E.0260AC

04E.0260AC

AF 1"½

04A.0005A0G03.C

04E.0500AQ

04E.0040AP

04E.0040AH

04E.0500AC

AF 1"½

04A.0005A0G03.C

04E.0500AQ

04E.0500AQ

04E.0500AQ

04E.0500AC

AF 2"

04A.0005A0G03.C

04E.0500AQ

04E.0800AP

04E.0800AH

04E.0500AC

AF 2"

04A.0005A0G03.C

04E.1000AH

04E.1000AP

04E.1000AH

04E.1000AH

AF 3" 200HP

04A.0005A0G03.C

04E.1560AQ

04E.1560AP

04E.1560AH

04E.1560AC

AF 3" 200HP

04A.0005A0G03.C

04E.1830AH

04E.1830AP

04E.1830AH

04E.1830AH

AF 3" 350HP

04A.0005A0G03.C

04E.2700AC

04E.2700AC

04E.2700AC

04E.2700AC

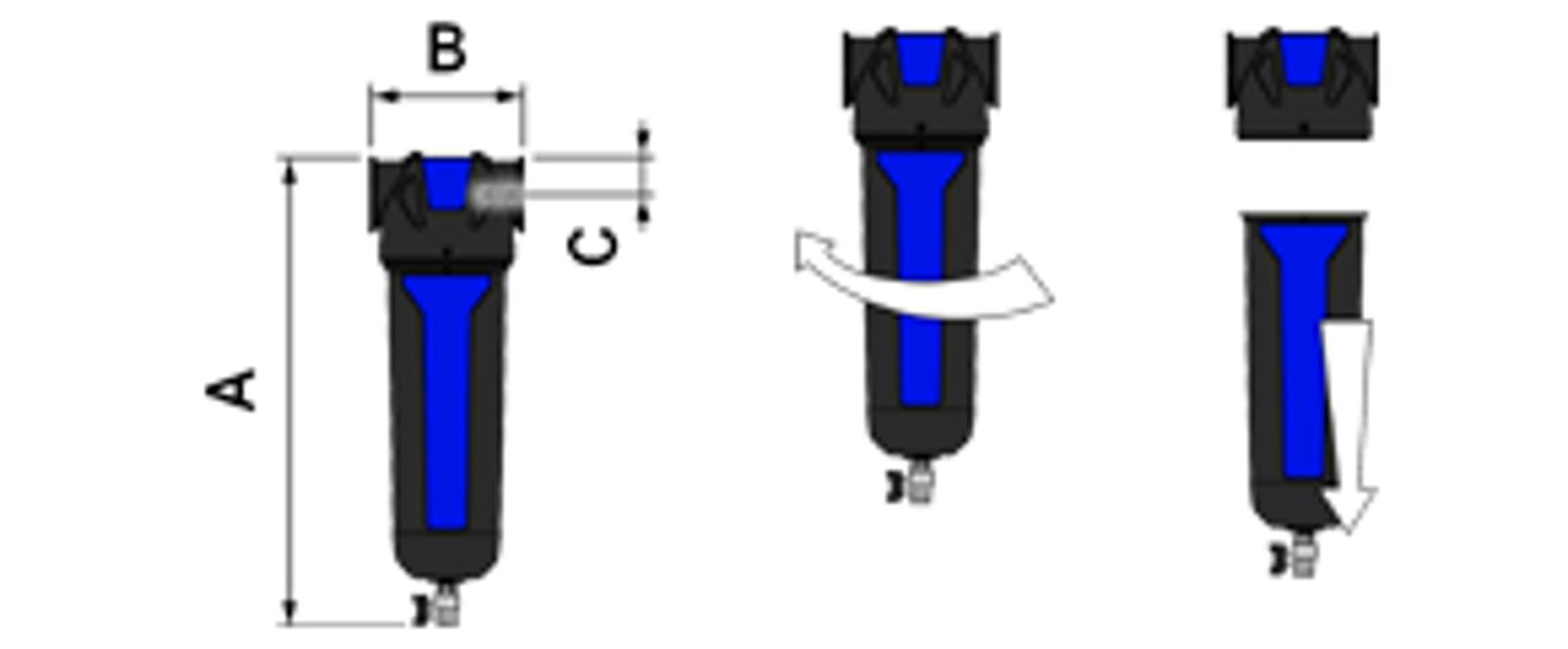

AF2700


Modelo

A (mm)

B (mm)

C (mm)

Peso (kg)

Conexiones (BSP)

Vivienda correspondiente

AF30

212

76

20

0.6

⅜"

AF ⅜"

AF40

212

76

20

0.6

½"

AF ½"

AF75

265

98

26

1.1

¾"

AF ¾"

AF110

265

98

26

1.1

¾"

AF ¾"

AF190

305

129

36

2,1

1" (25,4 mm)

AF 1"

AF260

305

129

36

2,1

1" (25,4 mm)

AF 1"

AF400

395

129

36

2,4

1"½

AF 1"½

AF500

395

129

36

2,4

1"½

AF 1"½

AF800

503

170

44

5.2

2 pulg.

AF 2"

AF1000

503

170

44

5.3

2 pulg.

AF 2"

AF1560

683

205

61

10,7

3"

AF 3"

AF1830

683

205

61

10,7

3"

AF 3"

AF2700

914

205

61

13.7

3"

AF 3"

Se dispone de una gama completa de accesorios para la monitorización de la presión, la gestión de condensados y la instalación de filtros:

Manómetro de presión diferencial: muestra el grado exacto de saturación del elemento filtrante. Presión máxima: 20 bar / 290 psi. La versión PDT está equipada con una tarjeta de acondicionamiento de señal y un conector superior para señal remota.

Drenaje automático: purgador automático adecuado para los filtros y separadores de la serie Alps. Incluye purga manual para pruebas.

Drenaje manual: estándar en todos los filtros y separadores de la serie Alps.

Conexiones para filtros de la serie Alps: conexiones rápidas en línea para 2 o más filtros o separadores y soportes murales.

Nuevo Transmisor De Caída De Presión

Un dispositivo compacto que mide la caída de presión a través de filtros y componentes, proporcionando una salida eléctrica lineal para supervisión, control y mantenimiento. Integra un elemento sensor de precisión, una nueva placa de acondicionamiento de señal y un conector montado en la parte superior para una instalación y un servicio rápidos.

Detalle del PDT (indicador/transmisor) para monitorizar la presión diferencial y el nivel de saturación del elemento filtrante
