AF 30 - AF 2700 | Filtres de la série Alps

Gamme de filtres série Alps; plusieurs configurations avec option PDT et purge des condensats

Filtre d’air comprimé série Alps avec indicateur PDT pour le contrôle de la perte de pression / pression différentielle du filtre

Débit d'air de 30 m³/h à 2700 m³/h

CONDITIONS STANDARD

Température ambiante : 25°C
Pression de travail : 7 bar
Pression de service maximale : 20 bar
Température de l'air à l'entrée : 20°C
Température maximale de l'air d'entrée : 100°C
(80°C avec option manomètre) (60°C sur CF)

Nouvelle série de filtres en aluminium moulé sous pression caractérisés par des solutions innovantes en cours d'examen pour un brevet. En particulier :

Une nouvelle conception qui assure une très faible perte de charge ;
Système de verrouillage de l'élément filtrant qui permet un remplacement facile et rapide et ne nécessite pas d'espace supplémentaire sous le filtre ou de contact direct avec la cartouche elle-même.
Adaptateur entre l'élément et la tête de filtre configurable sur demande.

Nouveau : corps de filtre sans éléments disponibles.

Voir les spécificités techniques pour plus d'informations.

Gamme	Code (PF)	Code (HF)	Code (CF)	Code (QF)	Débit (l/min)	Débit (m³/h)	Débit (CFM)
AF30	04A.0030APG	04A.0030AHG	04A.0030ACG	04A.0030AQG	500	30	18
AF40	04A.0040APG	04A.0040AHG	04A.0040ACG	04A.0040AQG	667	40	24
AF75	04A.0075APG	04A.0075AHG	04A.0075ACG	04A.0075AQG	1250	75	44
AF110	04A.0110APG	04A.0110AHG	04A.0110ACG	04A.0110AQG	1833	110	65
AF190	04A.0190APG	04A.0190AHG	04A.0190ACG	04A.0190AQG	3167	190	112
AF260	04A.0260APG	04A.0260AHG	04A.0260ACG	04A.0260AQG	4333	260	153
AF400	04A.0400APG	04A.0400AHG	04A.0400ACG	04A.0400AQG	6667	400	235
AF500	04A.0500APG	04A.0500AHG	04A.0500ACG	04A.0500AQG	8333	500	294
AF800	04A.0800APG	04A.0800AHG	04A.0800ACG	04A.0800AQG	13333	800	471
AF1000	04A.1000APG	04A.1000AHG

Corps De Filtre Sans Éléments

Gamme	Code	Éléments compatibles (QF)	Éléments compatibles (PF)	Éléments compatibles (HF)	Éléments compatibles (CF)
AF ⅜"	04A.0001A0G03.C	04E.0030AQ	04E.0030AP	04E.0030AH	04E.0030AC
AF ½"	04A.0002A0G03.C	04E.0040AQ	04E.0040AP	04E.0040AH	04E.0040AC
AF ¾"	04A.0003A0G03.C	04E.0075AQ	04E.0075AP	04E.0075AH	04E.0075AC
AF ¾"	04A.0003A0G03.C	04E.0110AQ	04E.0110AP	04E.0110AH	04E.0110AC
AF 1"	04A.0004A0G03.C	04E.0190AQ	04E.0190AP	04E.0190AH	04E.0190AC
AF 1"	04A.0004A0G03.C	04E.0260AQ	04E.0260AP	04E.0260AH	04E.0260AC
AF 1"½	04A.0005A0G03.C	04E.0400AQ	04E.0400AP	04E.0400AH	04E.0400AC
AF 1"½	04A.0005A0G03.C	04E.0500AQ	04E.0500AP	04E.0500AH	04E.0500AC
AF 2"	04A.0006A0G03.C	04E.0800AQ	04E.0800AP	04E.0800AH	04E.0800AC
AF 2"	04A.0006A0G03.C	04E.1000AQ	04E.1000AP	04E.1000AH	04E.1000AC
AF 3" 200HP	04A.0007A0G03.C	04E.1560AQ	04E.1560AP	04E.1560AH	04E.1560AC
AF 3" 200HP	04A.0007A0G03.C	04E.1830AQ	04E.1830AP	04E.1830AH	04E.1830AC
AF 3" 350HP	04A.0008A0G03.C	04E.2700AQ	04E.2700AP	04E.2700AH	04E.2700AC

AF 1"

AF ½"

AF 1"½

AF 2"

AF 3" 200HP

AF 3" 350HP

AF 30 - AF 2700

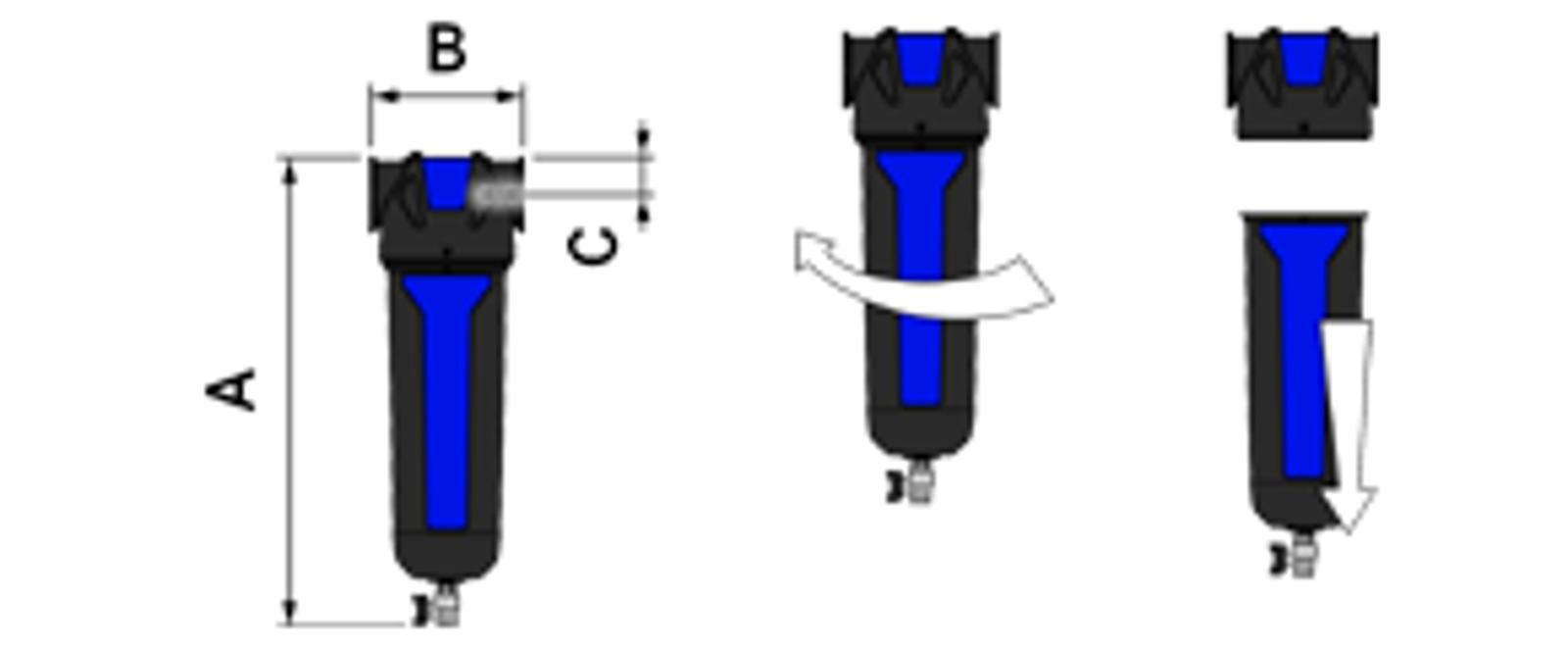

Gamme	A (mm)	B (mm)	C (mm)	Poids (kg)	Connexions (BSP)	Logement correspondant
AF30	212	76	20	'0.6	⅜"	AF ⅜"
AF40	212	76	20	'0.6	½"	AF ½"
AF75	265	98	26	1,1	¾"	AF ¾"
AF110	265	98	26	1,1	¾"	AF ¾"
AF190	305	129	36	2,1	1"	AF 1"
AF260	305	129	36	2,1	1"	AF 1"
AF400	395	129	36	2,4	1"½	AF 1"½
AF500	395	129	36	2,4	1"½	AF 1"½
AF800	503	170	44	5.2	2 PO	AF 2"
AF1000	503	170	44	5.3	2 PO	AF 2"
AF1560	683	205	61	10.7	3"	AF 3"
AF1830	683	205	61	10.7	3"	AF 3"
AF2700	914	205	61	13.7	3"	AF 3"

Une gamme complète d’accessoires est disponible pour le contrôle de la pression, la gestion des condensats et l’installation des filtres :

Manomètre de pression différentielle: affiche le degré exact de saturation de l’élément filtrant. Pression maximale : 20 bar / 290 psi. La version PDT est équipée d’une carte de conditionnement du signal et d’un connecteur supérieur pour signal déporté.

Purgeur automatique: purgeur automatique adapté aux filtres et séparateurs de la série Alps. Équipé d’une purge manuelle de test.

Purgeur manuel: fourni en standard sur tous les filtres et séparateurs de la série Alps.

Raccords pour filtres série Alps: raccords rapides en ligne pour 2 filtres ou séparateurs ou plus, ainsi que supports muraux.

Nouveau Transmetteur De Pression Différentielle

Un appareil compact qui mesure la perte de charge à travers les filtres et les composants, en fournissant une sortie électrique linéaire pour la surveillance, le contrôle et la maintenance. Il intègre un élément de détection de précision, une nouvelle carte de conditionnement du signal et un connecteur monté sur le dessus pour une installation et un entretien rapides.
