Sockets

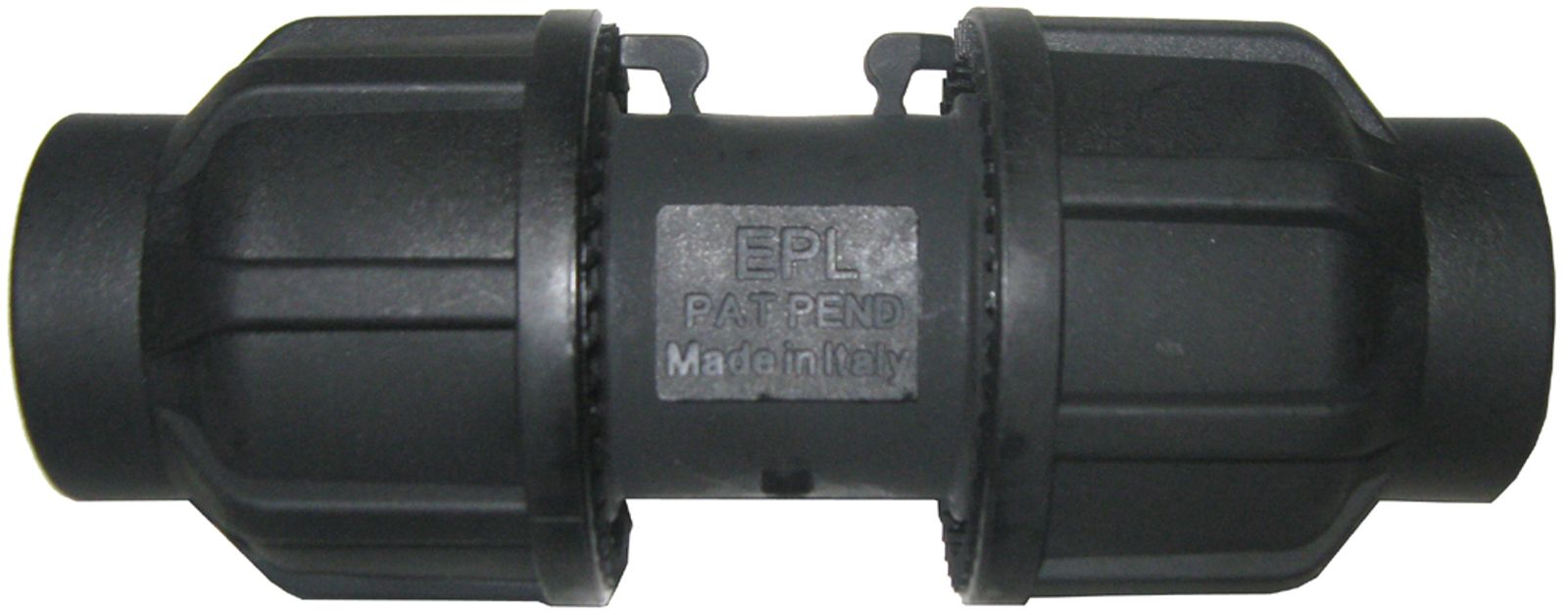

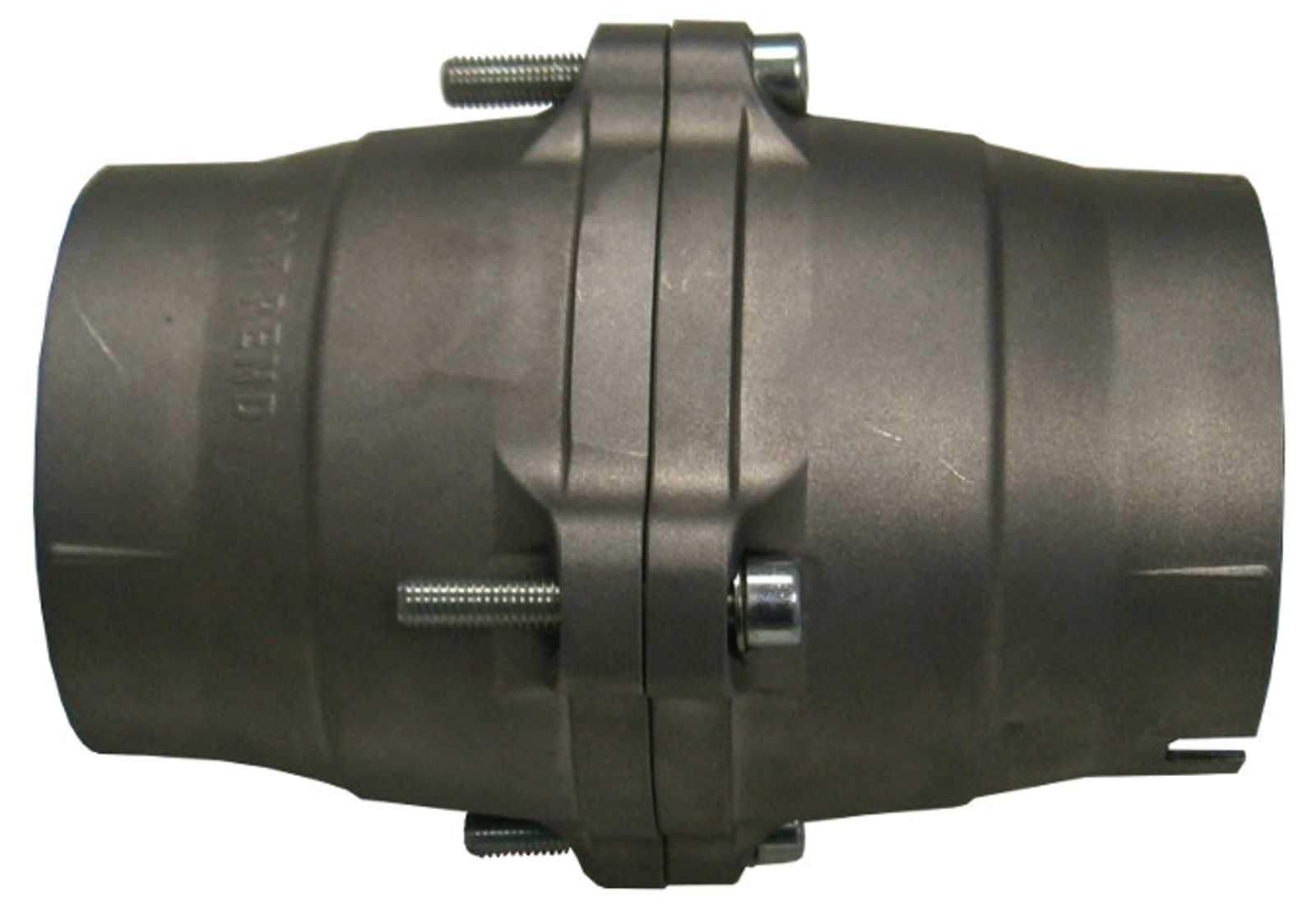

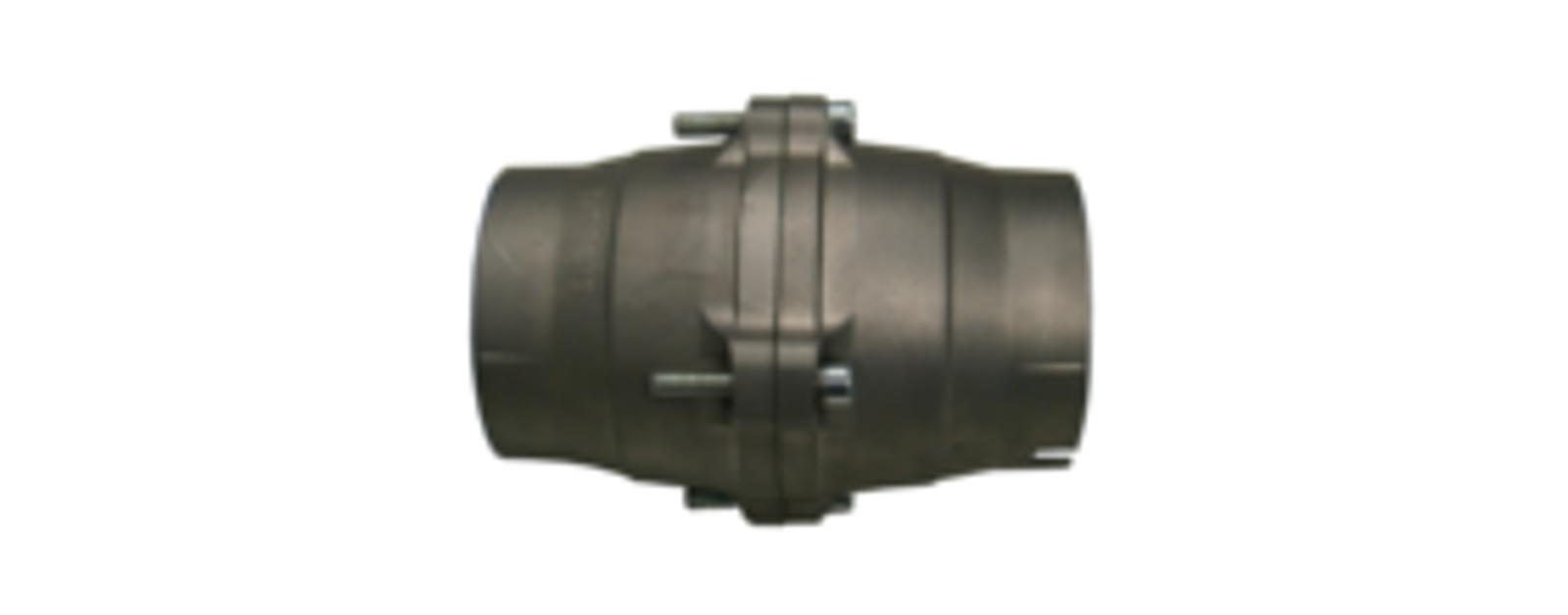

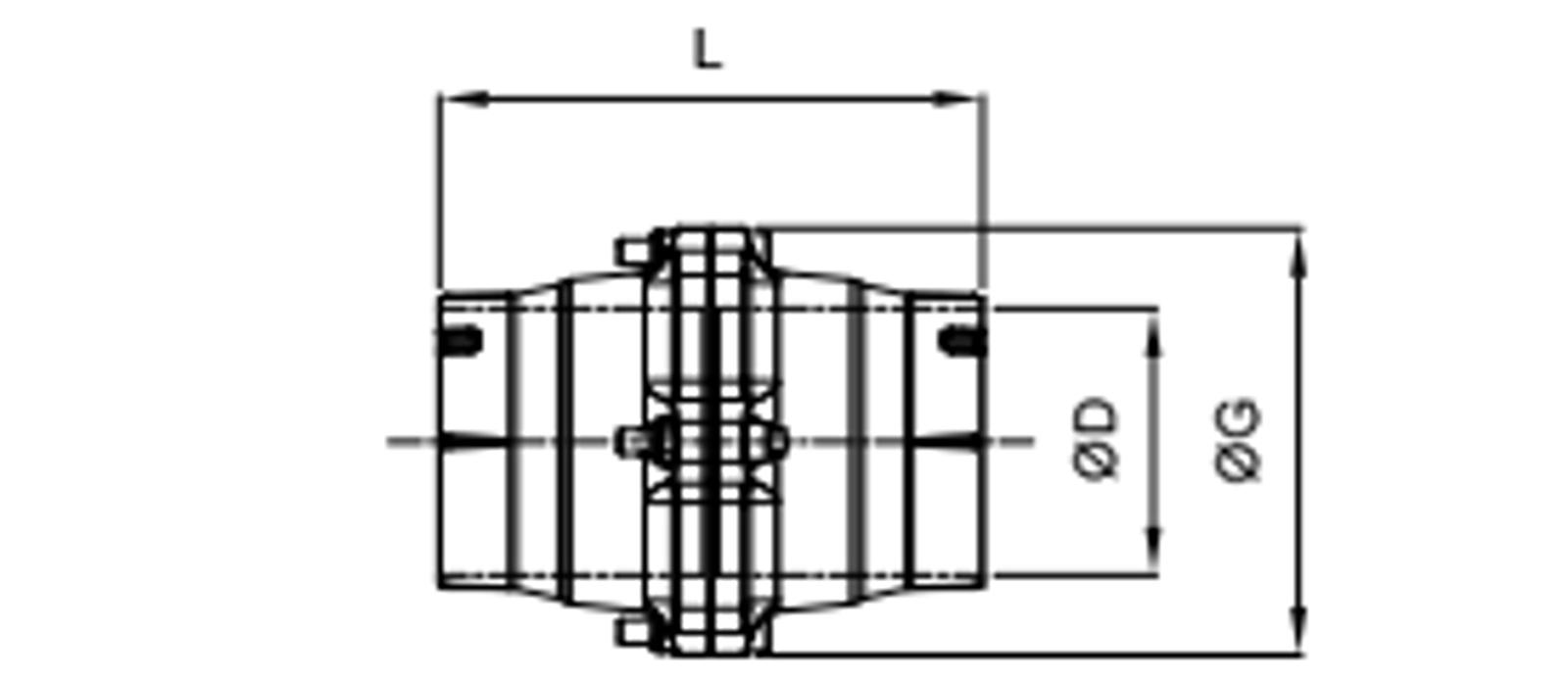

SOCKET

Code

ØD (mm)

ØG (mm)

L (mm)

09P.COND.020

20

43

113

09P.COND.025

26

51

126

09P.COND.032

32

61

140

09P.COND.040

40

75

168

09P.COND.063

63*

105

187

09P.COND.080

80**

140

203

09P.COND.110

110**

176

224

09P.COND.160

158**

235

274

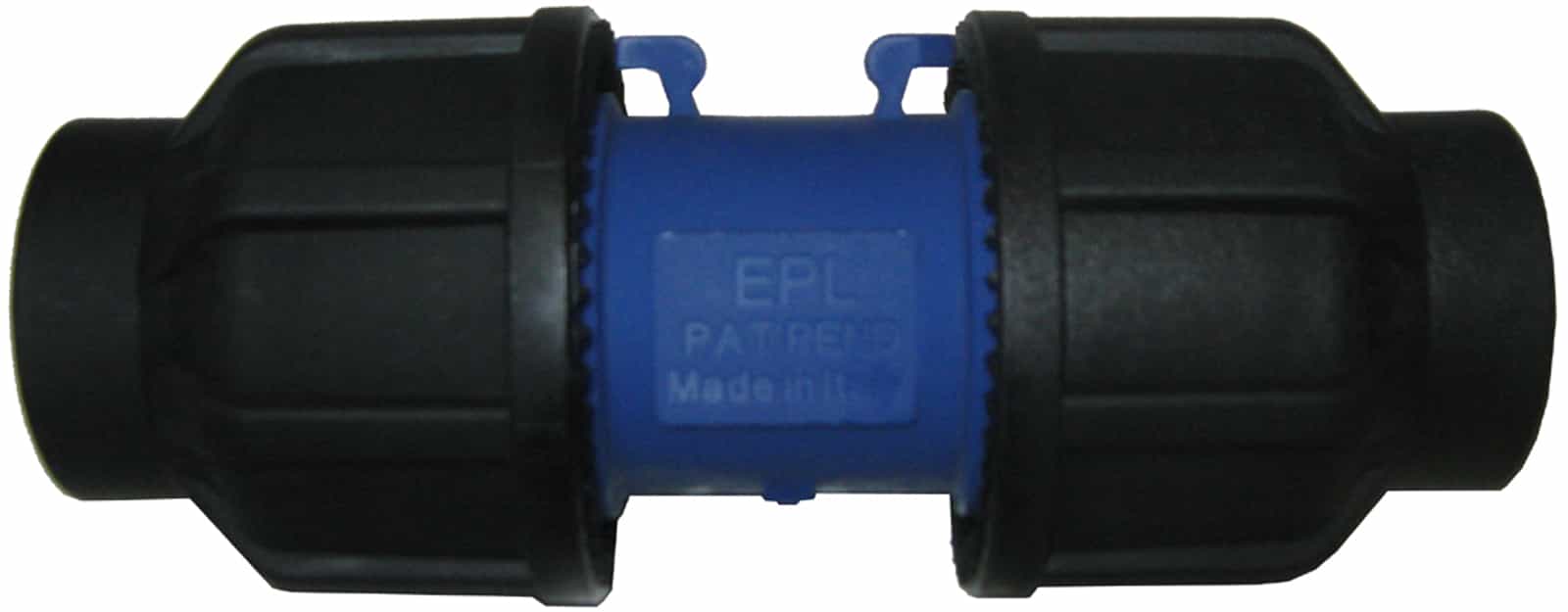

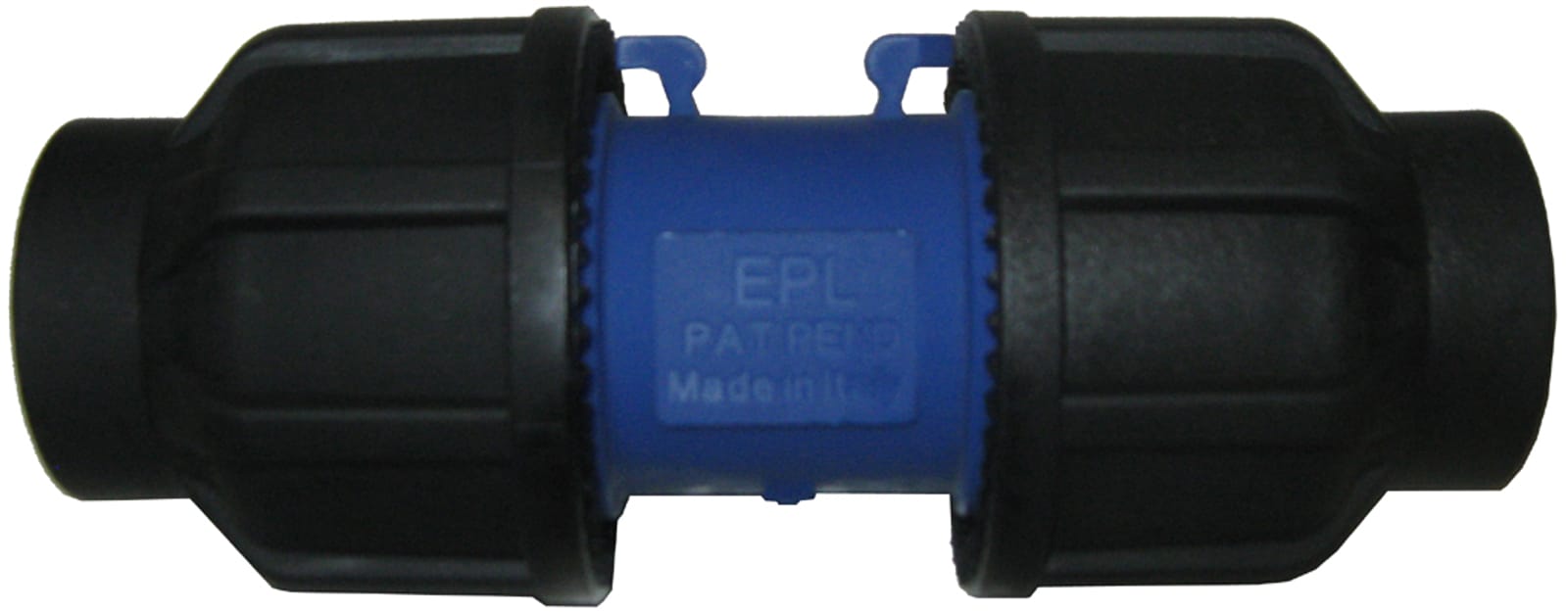

UNION SOCKET

Code

ØD (mm)

ØG (mm)

L (mm)

09P.CONC.020

20

43

113

09P.CONC.025

25

51

126

09P.CONC.032

32

61

140

09P.CONC.040

40

75

168

09P.CONC.063

63*

105

187

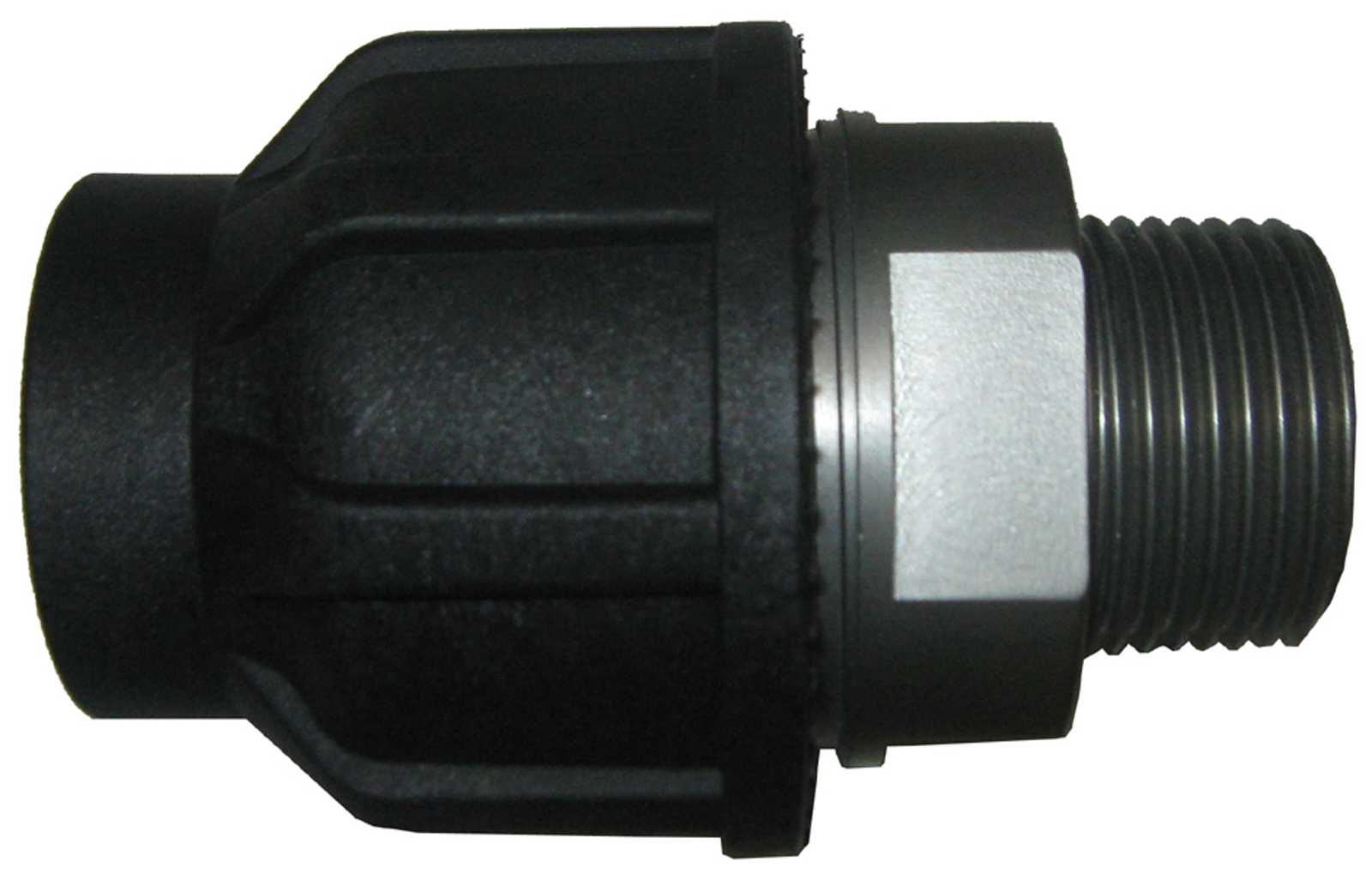

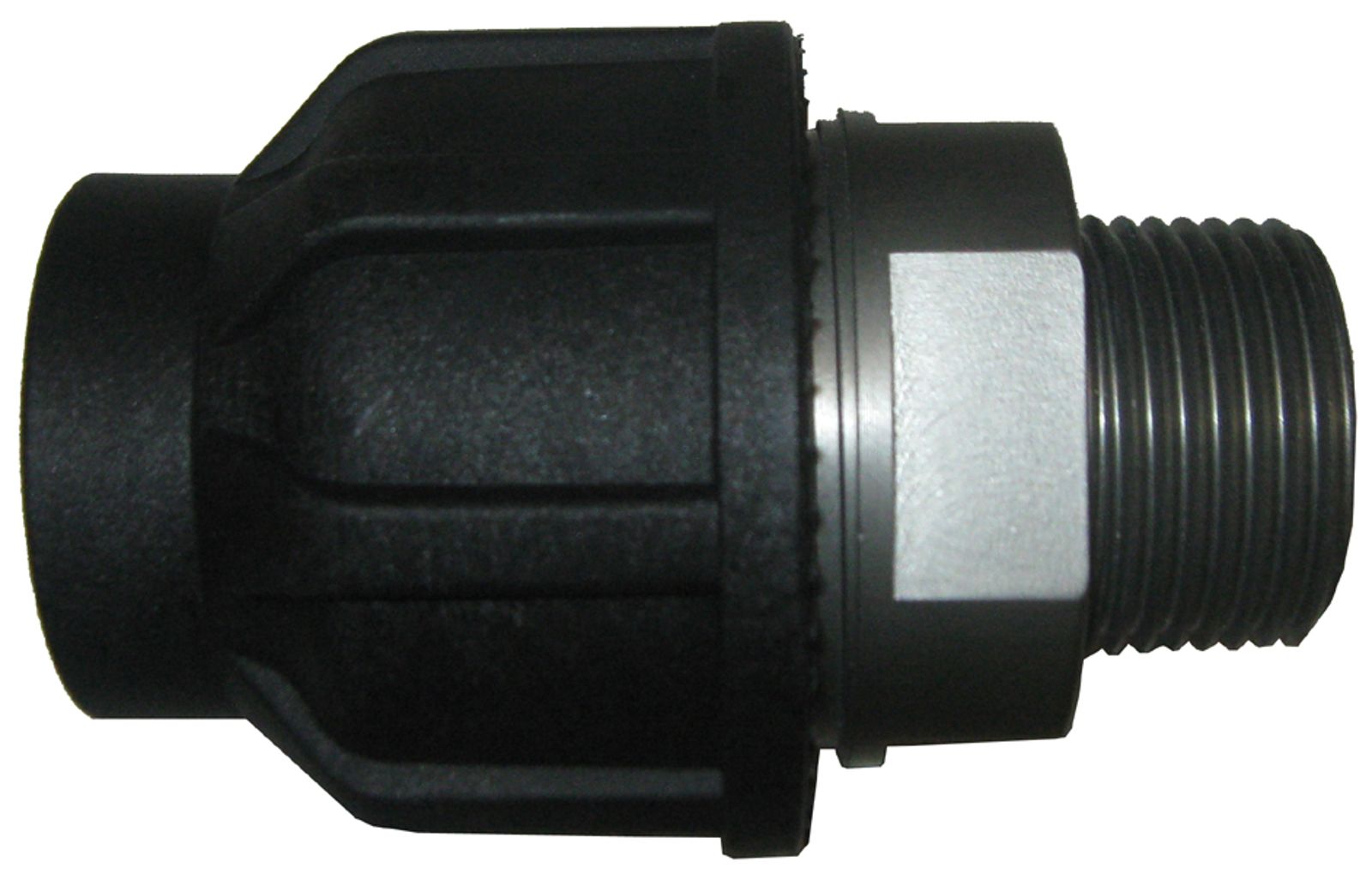

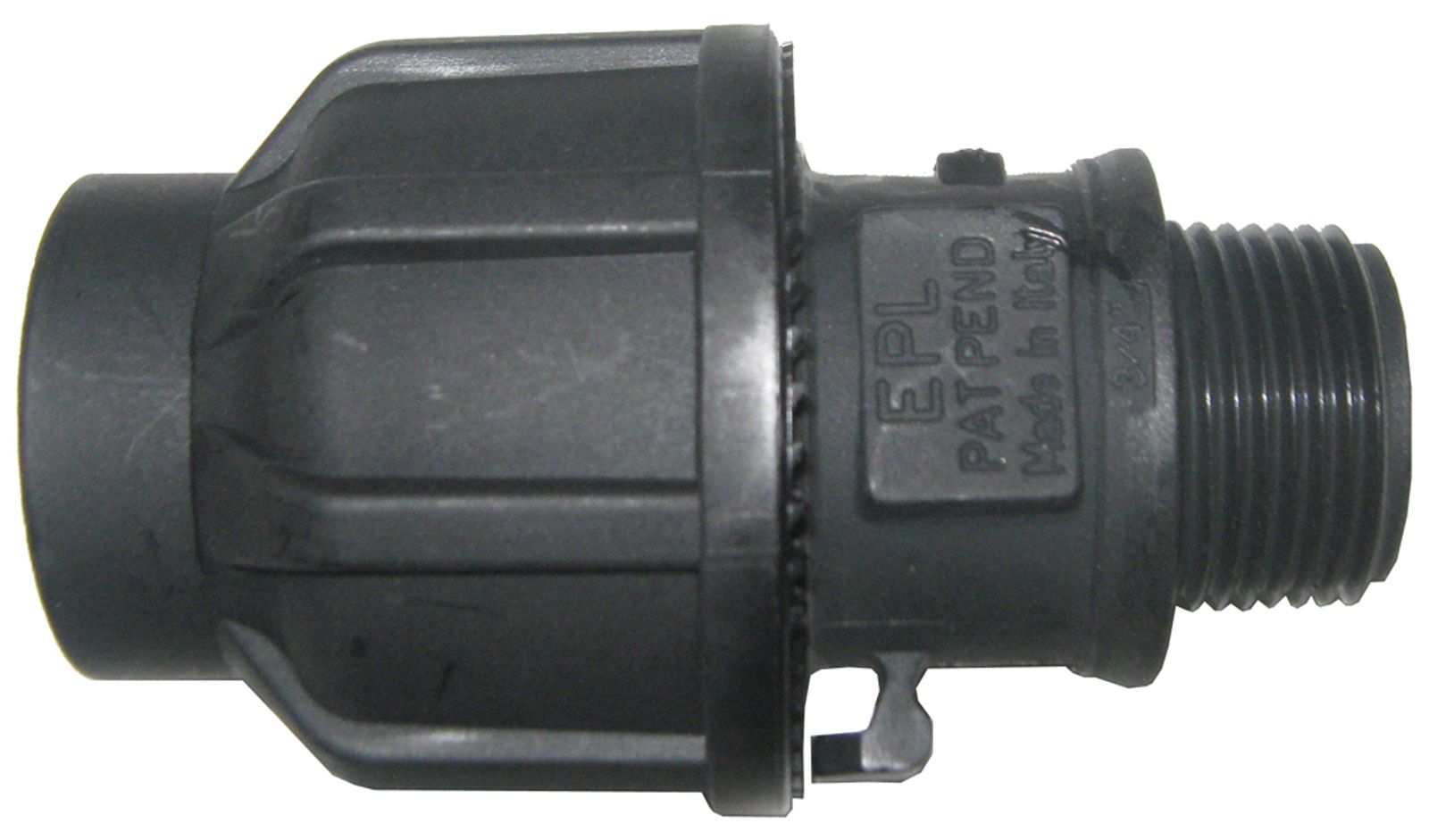

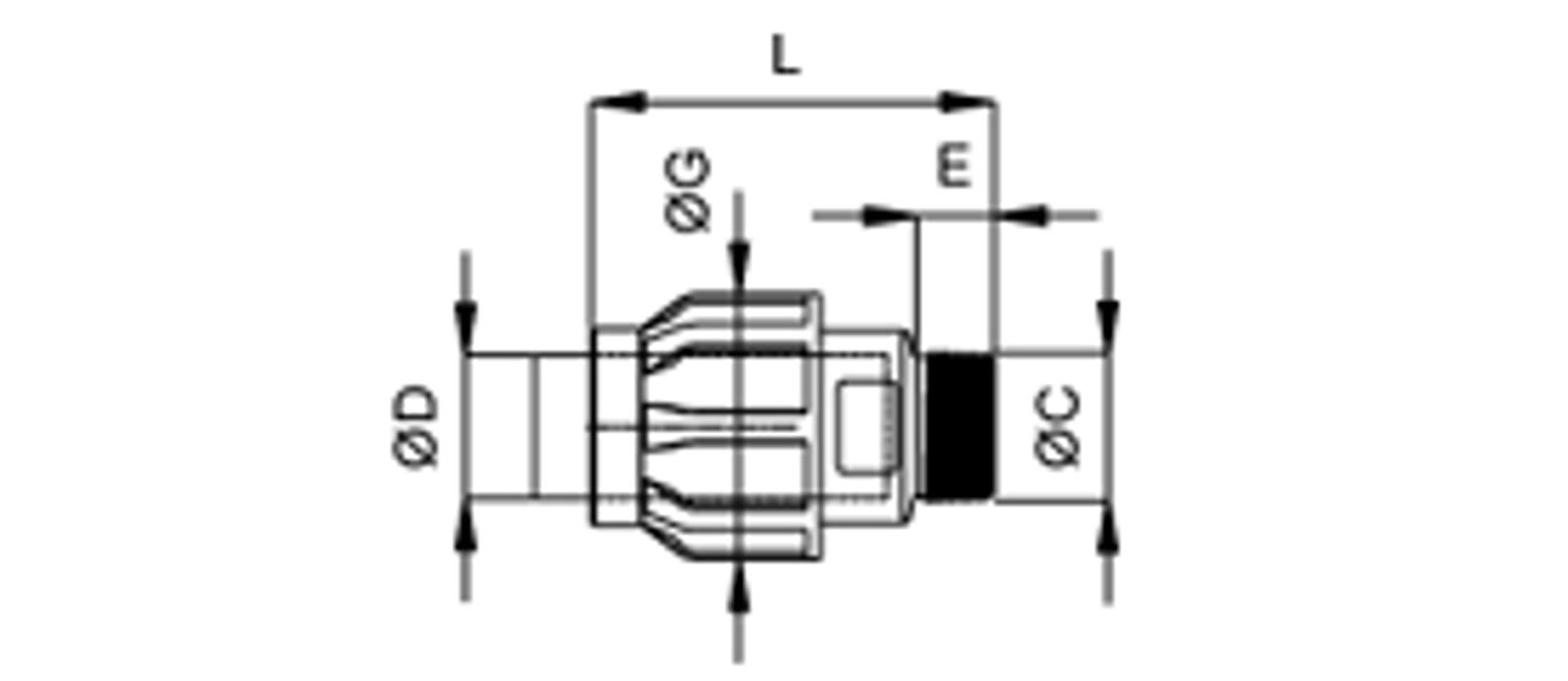

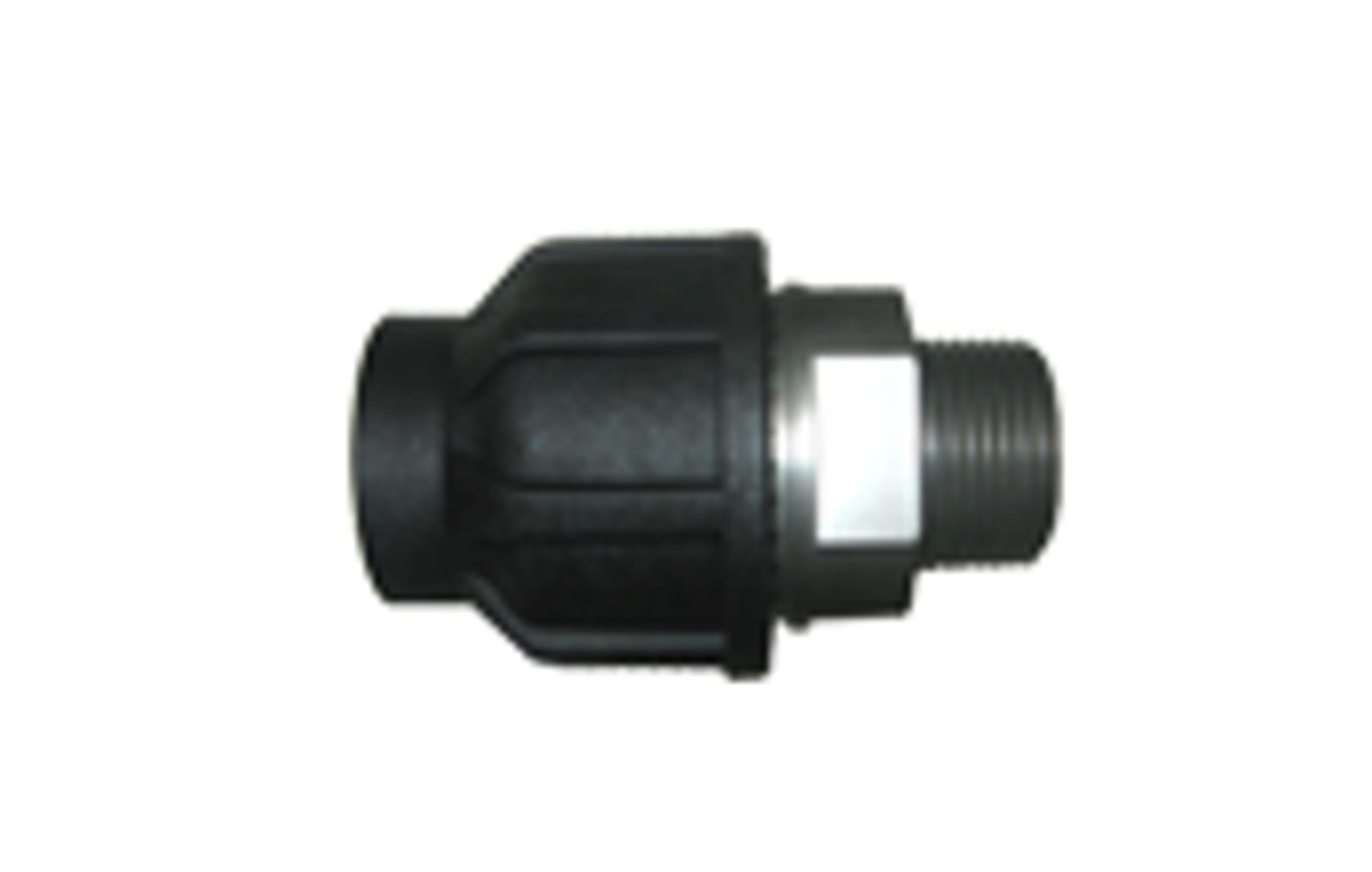

MALE SOCKET

Code

ØD (mm)

ØC (BSP)

E (mm)

ØG (mm)

L (mm)

09P.CONM.020.G04

20

½"

16

43

62

09P.CONM.020.G05

20

¾"

17

43

63

09P.CONM.025.G04

25

½"

16

51

68

09P.CONM.025.G05

25

¾"

17

51

69

09P.CONM.025.G06

25

1"

20

51

72

09P.CONM.032.G06

32

1"

20

61

75

09P.CONM.032.G07

32

1"¼

23

61

78

09P.CONM.040.G06

40

1"

20

75

84

09P.CONM.040.G07

40

1"¼

23

75

87

09P.CONM.040.G08

40

1"½

20

75

115

09P.CONM.063.G08

63*

1"½

20

105

124

09P.CONM.063.G10

63*

2"

27

105

135

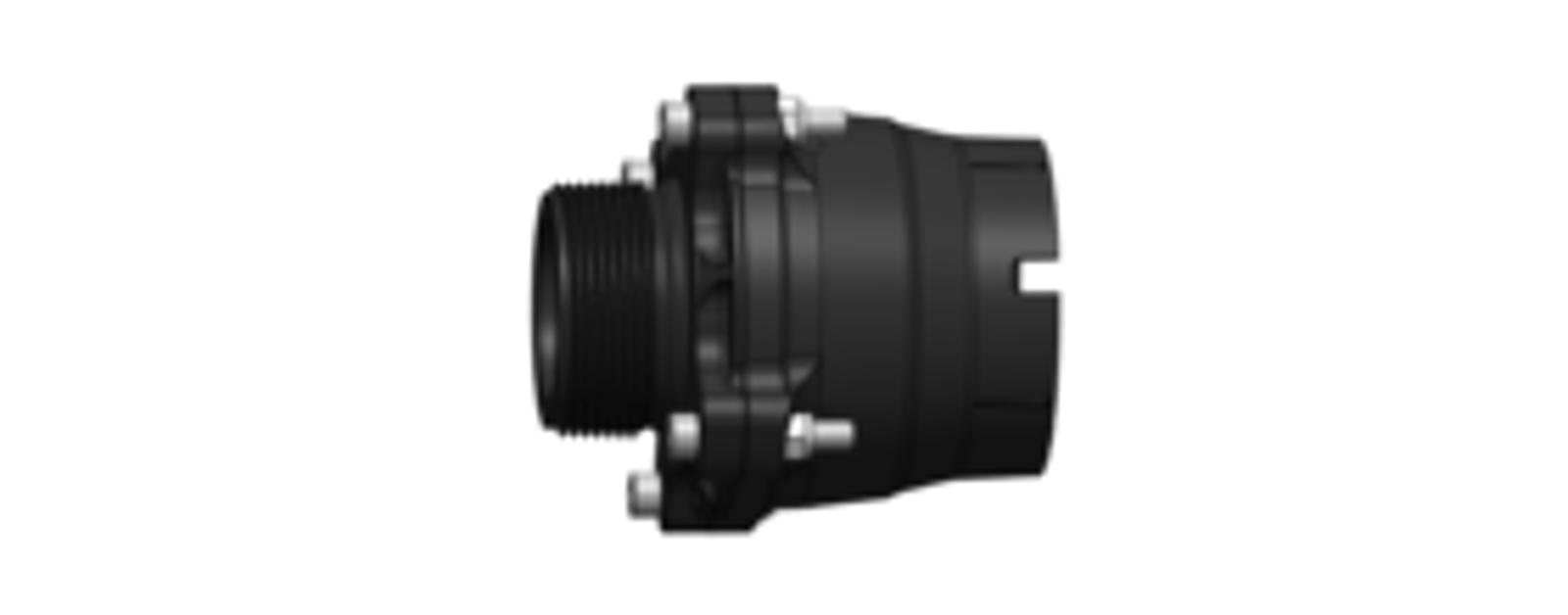

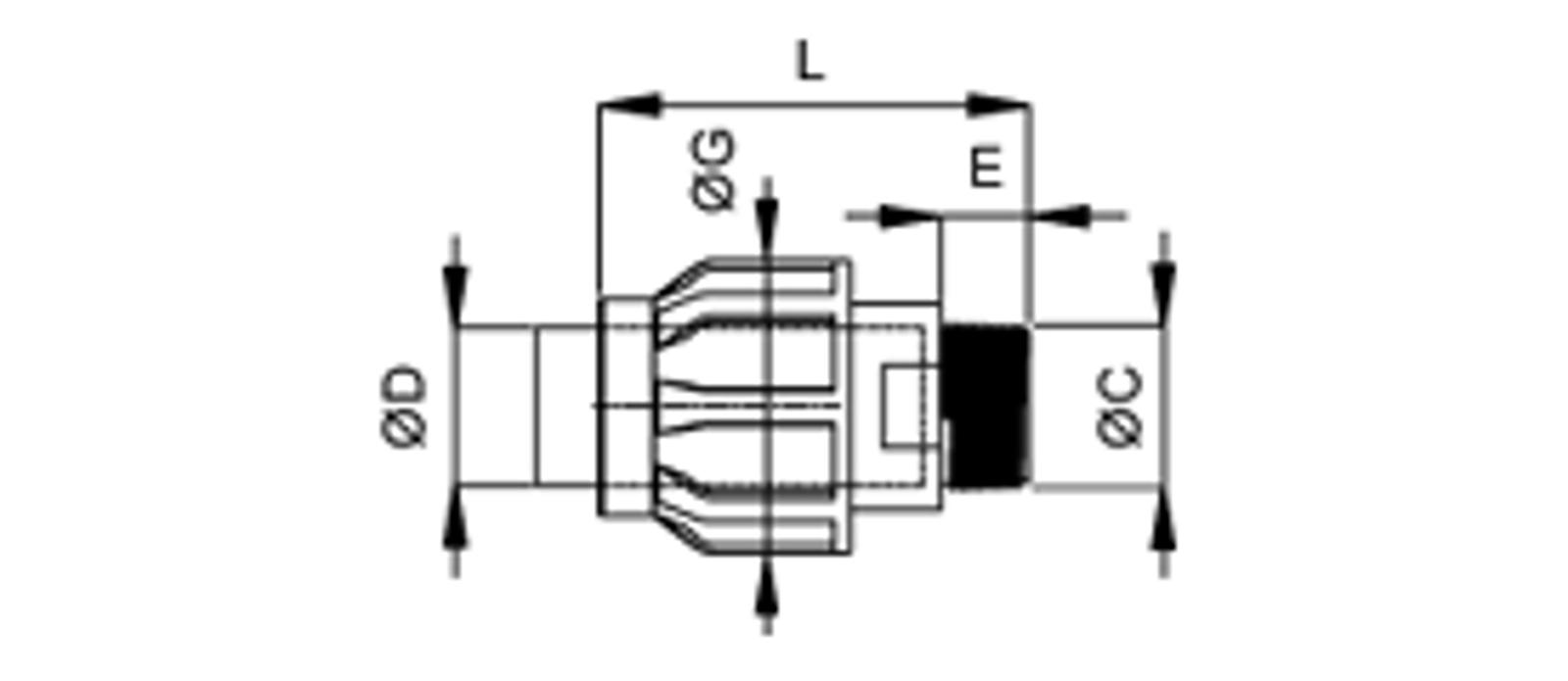

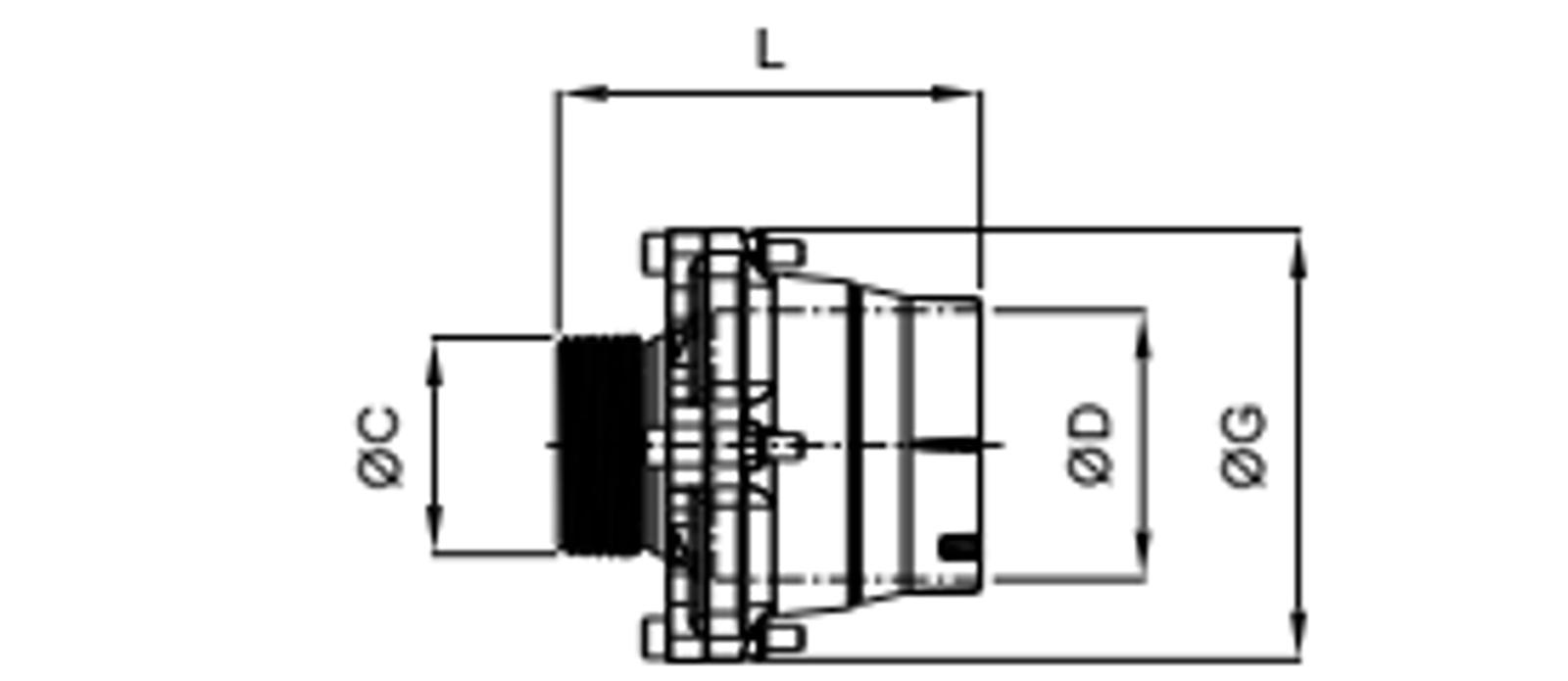

MALE SOCKET ALUMINUM

Code

ØD (mm)

ØC (BSP)

E (mm)

ØG (mm)

L (mm)

09B.CONM.020.G04

20

½"

16

43

79

09B.CONM.025.G05

25

¾"

17

51

82

09B.CONM.032.G06

32

1"

20

61

94

09B.CONM.040.G07

40

1"¼

23

75

108

09B.CONM.063.G10

63

2"

27

105

120

09B.CONM.080.G12

80

3"

-

140

163

09B.CONM.110.G12

110

3"

-

176

173

09B.CONM.160.G12

158

3"

-

235

206

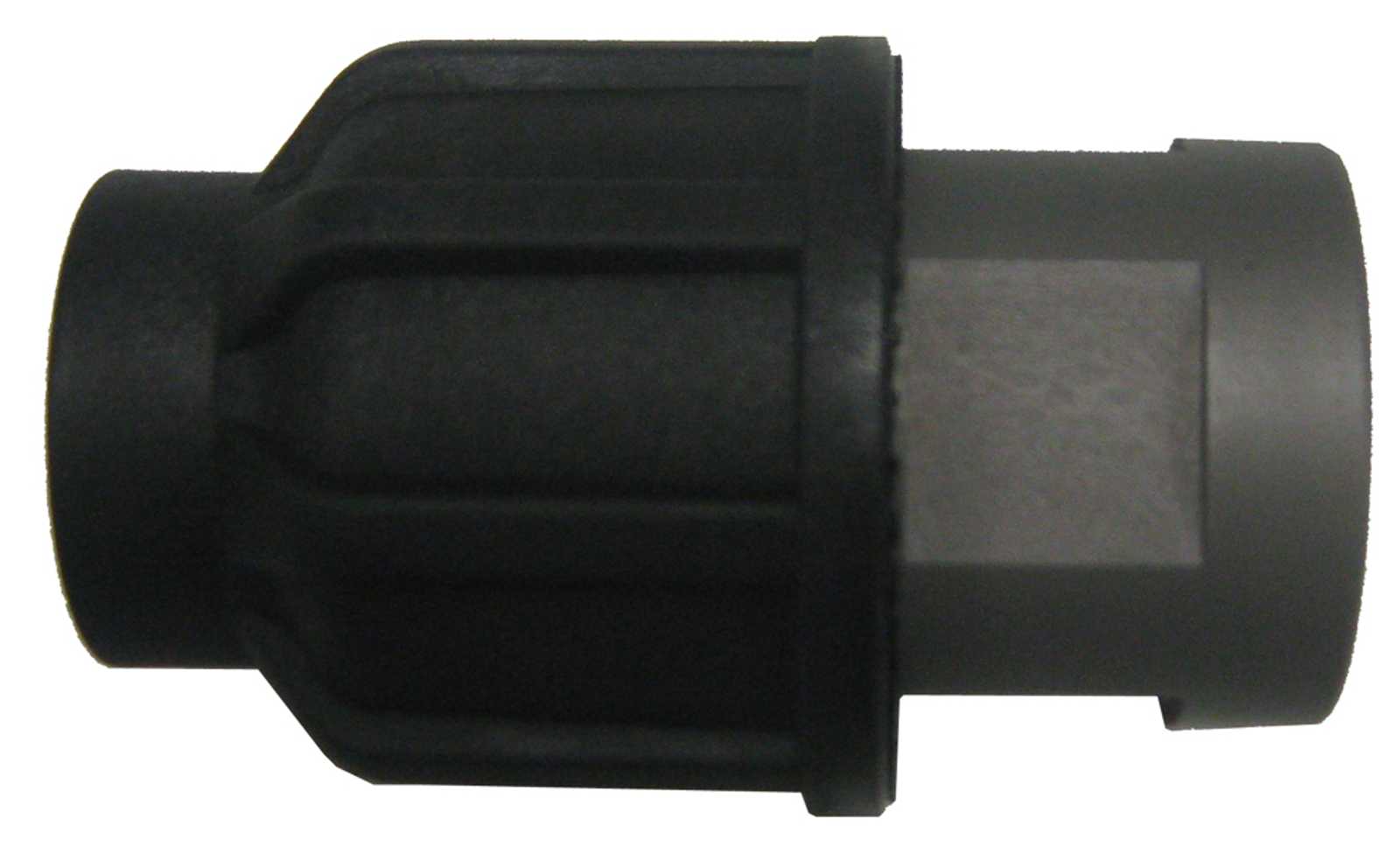

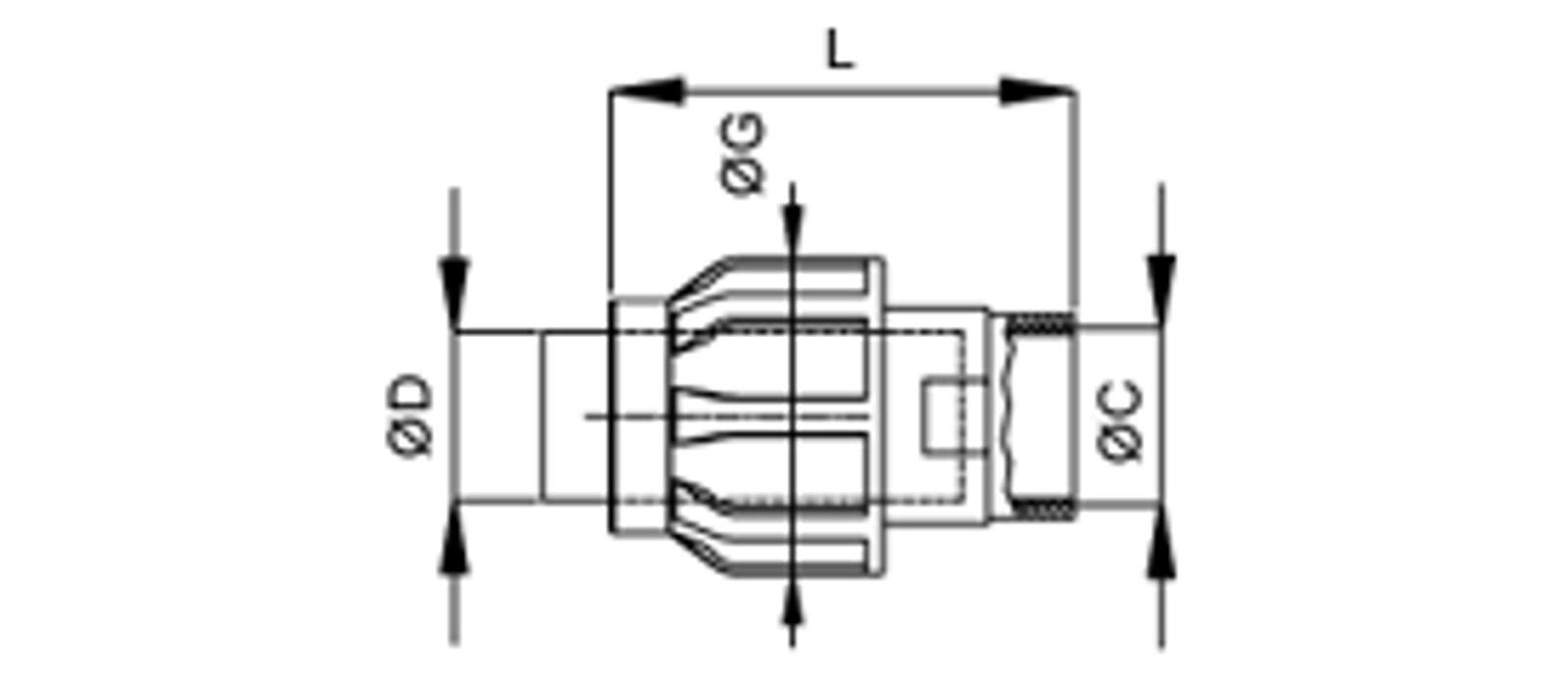

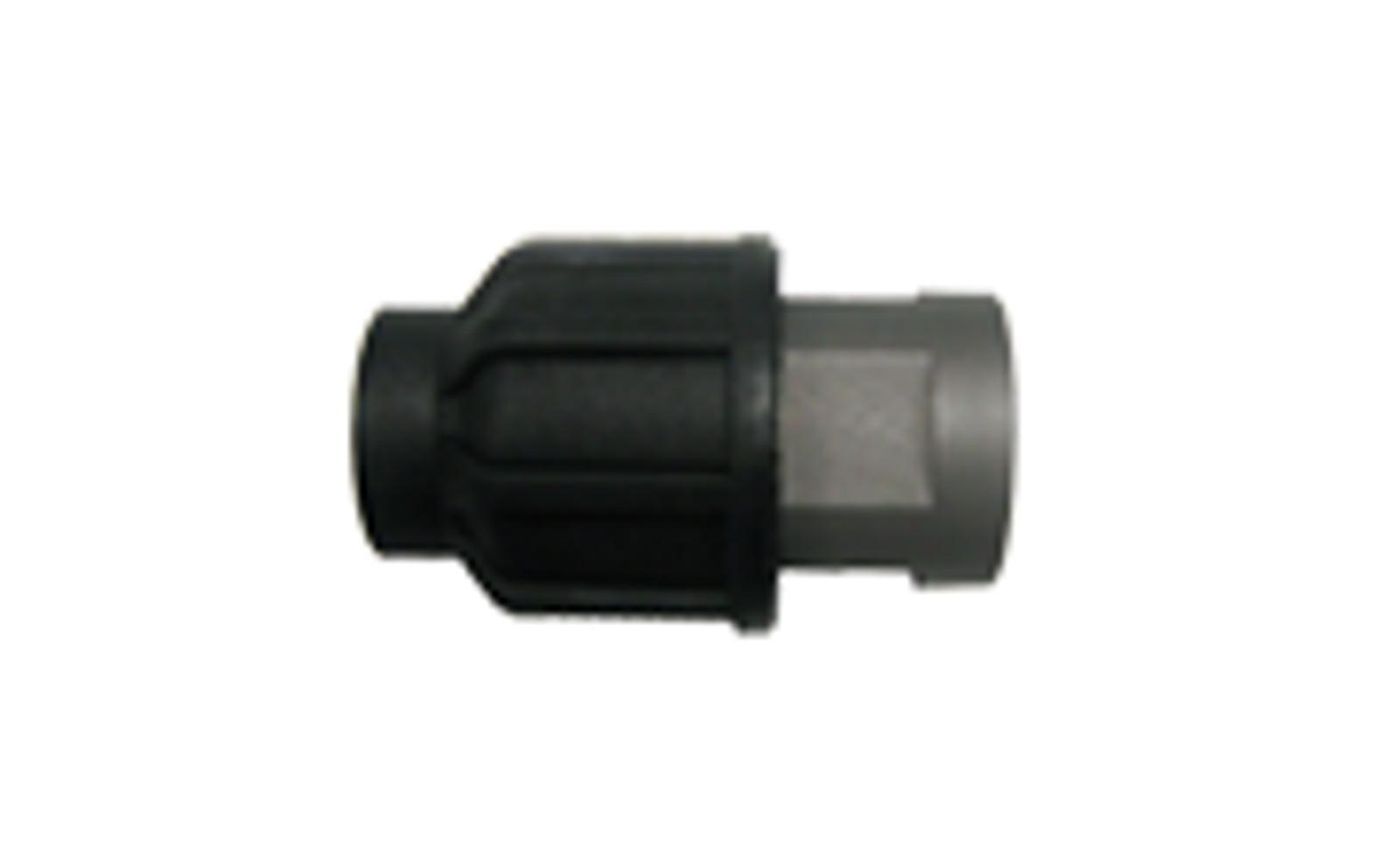

FEMALE SOCKET ALUMINUM

Code

ØD (mm)

ØC (BSP)

ØG (mm)

L (mm)

09B.CONF.020.G04

20

½"

43

75

09B.CONF.025.G05

25

¾"

51

79

09B.CONF.032.G06

32

1"

61

91

09B.CONF.040.G07

40

1"¼

75

107
